다양한 센서 적용 가능

최대 16개 채널에서 온도, 힘, 가속도 및 압력 센서를 포함한 다양한 센서를 스마트 DAQ에 연결할 수 있으며, IEPE를 지원하거나 지원하지 않는 센서를 모두 사용할 수 있습니다.
동기화된 데이터는 SMART Lab 소프트웨어에서 원활하게 분석에 사용할 수 있습니다.

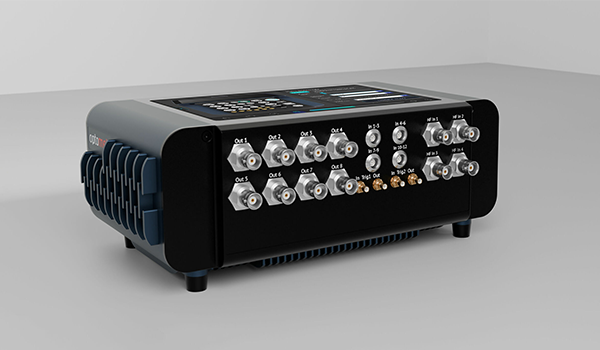

컴팩트한 3 in 1 솔루션

스마트 DAQ는 이전에 분리되어 있던 세 가지 장치, 즉 DAQ 박스, 오실로스코프 및 신호 발생기의 기능을 결합한 제품입니다. 16개 채널에서 최대 8개의 임의 함수를 생성할 수 있는 기능과 함께
최대 50MHz의 높은 다이나믹 레인지 또는 고주파수로 데이터를 기록할 수 있습니다.

스마트 DAQ의 주요 특징

컴팩트한 3 in 1 솔루션 : DAQ 박스, 오실로스코프, 임의 신호 발생기
최대 50MHz의 고주파 신호 분석
SMART Lab의 모든 기능을 갖춘 데이터 분석
패시브 냉각을 통한 무소음 작동

일반 사양

No.	Category	Characteristics
1	Max. frequency bandwidth	DC ~ 50MHz
2	Signal processing	디지털(FPGA 기반)
3	User interface	최대 밝기 1000 nits 7인치 Full HD+ 터치스크린
4	Operating temperature	0°C ~ 40°C
5	Dimensions	147 × 270 × 95mm (L×W×H, 손잡이 제외)
6	Weight	~ 2.5kg
7	Power supply	100 - 240 V AC (50-60 Hz) 또는 12V DC
8	Portability	완벽한 휴대성과 간단한 설치를 위한 편리한 올인원 디자인
9	Storage temperature	-10°C ~ 65°C

연결성

No.	Category	Characteristics
1	HF Analog IN	4	BNC, ±1V	24비트 정밀도 및 최대 1.5MSPS의 레퍼런스 신호 동기 레코딩. IEPE, TEDS 및 DC/AC 커플링
2	Analog IN	12	Lemo, ±1V / ±10V	14비트 정밀도와 312.5MSPS의 초고속 샘플 레이트로 최대 50MHz의 레퍼런스 신호 동기 레코딩
3	Analog OUT	8	BNC, ±2V	16비트 정밀도 및 최대 312.5MSPS의 신호 발생기 출력
4	Digital IN	3	SMB	장치 또는 PPS의 외부 트리거링 가능
5	Digital OUT	3	SMB	외부 장치 트리거 또는 PPS로 사용 가능
7	Digital interface	3	10 Gbit/s 이더넷 1 Gbit/s 이더넷 광섬유 또는 구리선	최대 312.5 MSPS로 이더넷을 통해 측정 데이터를 스트리밍하고 SMART DAQ를 원격 제어 이더넷 기반 장비의 제어 허브로 SMART DAQ 사용 다른 SMART 시리즈 장치와 SMART DAQ 동기화
8	Synchronization (optional)	6	SMB	다른 장치와의 동기화를 위한 10MHz 출력 및 10MHz 입력 + 2×PPS 출력 및 2×PPS 입력

※ 부속품 등 원하시는 사양으로 구성 가능하며, 별도 문의 주시면 감사하겠습니다.
