제품소개

스마트 시리즈

스마트 Full body
스마트 시리즈

모든 각도및 측면에서 물체의 동적거동을 기준 데이터와 결합하여 물체의 전체적인
동적거동을 시각화합니다.

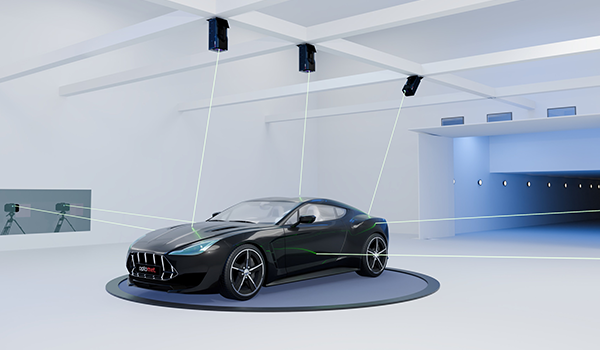

유연한 측정 설정

필요에 따라 스마트 Scan+ 진동계를 배치하여 필요에 맞게 스마트 Full body 진동 측정 시스템을 맞춤 설정할 수 있습니다. SMART Lab에서 이미지나 데이터를 자동으로 분석하고 결합하여
하나의 전체적인 이미지나 데이터 세트를 만드는 Intelligent stitching 기능을 사용하면 하나의 스마트 Scan+ 진동계로도 Full body 측정을 수행할 수 있습니다.

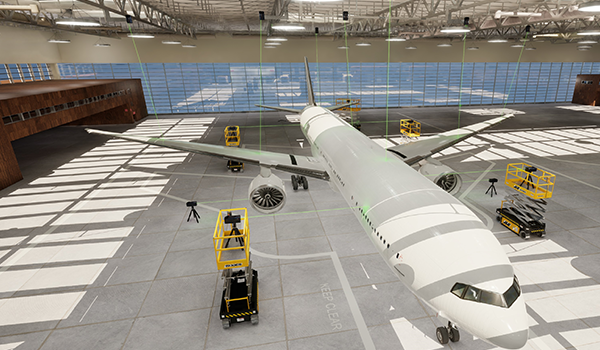

동시 동기화 측정

복잡한 Full body 진동 테스트에서도 여러 대의 SMART 장치가 하나의 데이터로 측정되어 더 빠른 결과를 얻을 수 있습니다. 이를 통해 전체 테스트에 대한 고해상도 진동 측정이 가능합니다.
효율적인 SMART Lab 소프트웨어는 수십만 개의 포인트가 있는 프로젝트에 기기를 지능적으로 할당하여 빠르고 정확한 결과를 얻을 수 있습니다.

다양한 솔루션

아음속부터 초음파 소음까지 가청 및 비가청 진동을 광대역으로 분석할 수 있으며, 제로 노이즈 솔루션을 겸비하여 높은 공간 분해능, 고주파 분해능, 아주 낮은 레벨의 진동도 정확하게 측정할 수 있는
정밀 솔루션을 제공합니다. 또한 단 두개의 케이블과 컴팩트한 디자인으로 간단하게 설정이 가능한 편리한 솔루션을 제공합니다.

스마트 시리즈의 주요 특징
  • Bandwidth: DC to 50 MHz
  • Data rate: 312.5 M-samples/s @16 bit
  • 최대 측정 속도: 50 m/s
  • 최대 측정 거리: 100 m
  • 7-inch 터치 디스플레이를 탑재한 컴팩트한 디자인
  • 내장형 데이터 수집 및 신호 생성
  • 다른 SMART 장치와 동기화
  • 직관적이고 통합적이며 원활한 소프트웨어
  • 효과적인 데이터 분석을 위한 프로세싱, 향상된 정확성, 사용자 친화적인 인터페이스
스마트 Full body의 주요 특징
  • 최적의 신호를 제공하는 Full-field 및 비접촉 진동 시각화 시스템
  • 우수한 공간 분해능, 고주파 분해능, 아주 낮은 레벨의 진동도 정확하게 측정
일반 사양
No. Category Characteristics
1 Measured quantities 속도, 변위, 가속도
2 Max. frequency bandwidth DC ~ 50MHz
3 Frequency range 속도, 변위 및 가속도 신호에 대해 자유롭게 구성 가능한 대역 통과 필터를 사용하여 개별적으로 선택할 수 있습니다.
4 Max. velocity 50 m/s
5 Measurement ranges

측정 범위 제한은 다음 사이에서 자유롭게 조정할 수 있습니다.

  • - 속도: 1mm/s ~ 50m/s
  • - 변위: 10nm 및 100m
  • - 가속도: 10 m/s² 및 100 Mio. m/s²
6 Signal processing 디지털(FPGA 기반)
7 Filter

저역 통과 및 고역 통과 필터는 선택한 주파수 범위에 따라 정의됩니다.

추적 필터: off / slow / fast
8 User interface 최대 밝기 1000 nits 7인치 Full HD+ 터치스크린
9 Operating temperature 0 °C ~ 40 °C
10 Dimensions 365 × 194 × 196 mm (L×W×H, 손잡이 제외)
11 Weight ~ 7.8kg
12 Power supply 100 - 240 V AC (50-60 Hz) 또는 12V DC
13 Portability 완벽한 휴대성과 간단한 설치를 위한 편리한 올인원 디자인
14 Storage temperature -10°C ~ 65°C
15 Relative humidity 최대 80%, 비응축
16 Calibration interval 24개월마다(권장)
측정 사양
No. Category Characteristics
1 Scan angle 50°×40°, 해상도 0.001° 미만, 안정성 0.001°/h 이상
2 Max. scan points per second 30
3 Scan point density 최대 512 x 512 스캔 포인트
4 Camera
  • 4K 2160p, 40배 하이브리드 줌(1080p 상당), 20배 광학 줌
  • 수평 시야각: 63.7°(wide end) ~ 3.2°, Driverless
5 Sample size 최소 < 1 mm², 최대 > 10 m²
광학 사양
No. Category Characteristics
1 Working distances
  • 250mm ~ 100m의 가변 작동 거리
  • 동축 유닛 사용: 111mm ~ 1m
  • 클로즈업 유닛 사용: 6.5mm ~ 54mm
2 Laser wavelength
  • 측정 레이저: 1550nm, 타겟 레이저: 510-530nm
3 Laser safety class
  • 측정 레이저: 출력 전력: <10mW, 클래스 1
  • 타겟 레이저: 출력 전력: <1mW, 클래스 2
4 Lens 장거리, 100mm 초점 거리
5 Optics 자동 및 수동 초점 조절

※ 부속품 등 원하시는 사양으로 구성 가능하며, 별도 문의 주시면 감사하겠습니다.

Frequency options
No. Category Characteristics
1 Basis Measure frequencies up to 250 kHz, covering the entire acoustic range and beyond 필수
2 High frequency Measure frequencies up to 5 MHz 선택
3 Master Measure frequencies up to 10 MHz 선택
4 Ultra Measure frequencies up to 25 MHz 선택
5 Elite Measure frequencies up to 50 MHz to the limit of what is technologically feasible 선택
6 Frequency upgrade M Upgrade the frequency limitation of any option by 500 kHz 선택
7 Frequency upgrade L Upgrade the frequency limitation of any option by 1 MHz 선택
8 Frequency upgrade XL Upgrade the frequency limitation of any option by 5 MHz 선택
Velocity options
No. Category Characteristics
1 Basis Continuously adjust the velocity measurement range between 10 mm/s and 15 m/s 필수
2 High Speed Measure velocities up to 25 m/s 선택
3 Master Measure velocities up to 50 m/s 선택
4 Ultra Measure velocities up to 50 m/s and get access to the high resolution upgrade with
the smallest velocity measurement range of 1 mm/s		 선택
5 High resolution upgrade Smallest velocity measurement range 1 mm/s 선택
6 Velocity upgrade M Increase the maximum velocity of any velocity option by 2.5 m/s 선택
