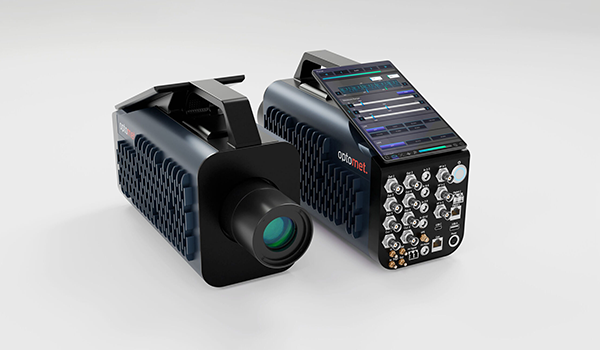

스마트 Single+
스마트 시리즈

레이저 도플러 진동계, 데이터 수집 시스템, 신호 발생기를 하나의 간소화된 장치에
결합하여 사용자를 위한 측정 효율성과 연결성을 향상시켰습니다.

테스트 대상의 전달 함수 결정

스마트 Single+ 레이저 도플러 진동계는 테스트 대상의 전달 함수를 측정하는 데 이상적입니다. 이 기능은 재료와 부품의 동적 특성을 특성화하는 데 매우 중요합니다. 스마트 Single+를
사용하면 비접촉 진동 분석을 통해 품질 관리 및 제품 개발에 필수적인 물체의 진동 거동을 분석할 수 있습니다.

취급이 매우 간편합니다: 동급 최고의 무게당 성능

최소한의 무게로 뛰어난 성능을 제공하므로 다양한 분야에 이상적입니다. 가벼운 디자인 덕분에 운반과 설치가 간편하여 시간을 절약하고 측정 작업의 효율성을 높일 수 있습니다.

통합 데이터 시각화 및 분석

데이터 시각화 및 분석 기능을 갖추고 있습니다. 사용자는 별도의 평가를 위해 데이터를 내보낼 필요 없이 기기에서 직접 측정 결과를 보고 분석할 수 있습니다. 이 기능은 시간을 절약하고 측정 데이터를
즉시 평가할 수 있어 현장 어플리케이션에 특히 유용합니다.

동기화된 측정

복잡한 분석 요구 사항을 위한 핵심 기능인 동기화된 측정을 지원합니다. 이 기능을 통해 사용자는 여러 측정 지점을 동시에 캡처할 수 있으며, 이는 테스트 대상의 동적 특성을 정확하게 평가하는 데
필수적입니다. 이를 통해 수집된 데이터의 정확성과 신뢰성을 높일 수 있습니다.

스마트 시리즈의 주요 특징
  • Bandwidth: DC to 50 MHz
  • Data rate: 312.5 M-samples/s @16 bit
  • 최대 측정 속도: 50 m/s
  • 최대 측정 거리: 100 m
  • 7-inch 터치 디스플레이를 탑재한 컴팩트한 디자인
  • 내장형 데이터 수집 및 신호 생성
  • 다른 SMART 장치와 동기화
  • 직관적이고 통합적이며 원활한 소프트웨어
  • 효과적인 데이터 분석을 위한 프로세싱, 향상된 정확성, 사용자 친화적인 인터페이스
스마트 Single+의 주요 특징
  • 고정밀 비접촉식 진동 측정 및 통합 데이터 시각화
  • 테스트 개체의 전달 함수를 결정
  • 취급이 용이함: 크기 및 무게 대비 동급 최고의 성능
일반 사양
No. Category Characteristics
1 Measured quantities 속도, 변위, 가속도
2 Max. frequency bandwidth DC ~ 50MHz
3 Frequency range 속도, 변위 및 가속도 신호에 대해 자유롭게 구성 가능한 대역 통과 필터를 사용하여 개별적으로 선택할 수 있습니다.
4 Max. velocity 50 m/s
5 Measurement ranges

측정 범위 제한은 다음 사이에서 자유롭게 조정할 수 있습니다.

  • - 속도: 1mm/s ~ 50m/s
  • - 변위: 10nm 및 100m
  • - 가속도: 10 m/s² 및 100 Mio. m/s²
6 Signal processing 디지털(FPGA 기반)
7 Filter

저역 통과 및 고역 통과 필터는 선택한 주파수 범위에 따라 정의됩니다.

추적 필터: off / slow / fast
8 User interface 최대 밝기 1000 nits 7인치 Full HD+ 터치스크린
9 Operating temperature 0 °C ~ 40 °C
10 Dimensions 288 × 136 × 198 mm (L×W×H, 손잡이 제외)
11 Weight ~ 4kg + 대물 렌즈
12 Power supply 100 - 240 V AC (50-60 Hz) 또는 12V DC
13 Portability 완벽한 휴대성과 간단한 설치를 위한 편리한 올인원 디자인
14 Storage temperature -10°C ~ 65°C
15 Relative humidity 최대 80%, 비응축
16 Calibration interval 24개월마다(권장)
광학 사양
No. Category Characteristics
1 Working distances
  • 6mm에서 100m까지 가변 작동 거리
  • 다양한 렌즈 선택 가능
2 Laser wavelength
  • 측정 레이저: 1550nm, 타겟 레이저: 510-530nm
3 Laser safety class
  • 측정 레이저: 출력 전력: <10mW, 클래스 1
  • 타겟 레이저: 출력 전력: <1mW, 클래스 2
4 Optics 자동 및 수동 초점 조절

※ 부속품 등 원하시는 사양으로 구성 가능하며, 별도 문의 주시면 감사하겠습니다.

Frequency options
No. Category Characteristics
1 Basis Measure frequencies up to 250 kHz, covering the entire acoustic range and beyond 필수
2 High frequency Measure frequencies up to 5 MHz 선택
3 Master Measure frequencies up to 10 MHz 선택
4 Ultra Measure frequencies up to 25 MHz 선택
5 Elite Measure frequencies up to 50 MHz to the limit of what is technologically feasible 선택
6 Frequency upgrade M Upgrade the frequency limitation of any option by 500 kHz 선택
7 Frequency upgrade L Upgrade the frequency limitation of any option by 1 MHz 선택
8 Frequency upgrade XL Upgrade the frequency limitation of any option by 5 MHz 선택
Velocity options
No. Category Characteristics
1 Basis Continuously adjust the velocity measurement range between 10 mm/s and 15 m/s 필수
2 High Speed Measure velocities up to 25 m/s 선택
3 Master Measure velocities up to 50 m/s 선택
4 Ultra Measure velocities up to 50 m/s and get access to the high resolution upgrade with
the smallest velocity measurement range of 1 mm/s		 선택
5 High resolution upgrade Smallest velocity measurement range 1 mm/s 선택
6 Velocity upgrade M Increase the maximum velocity of any velocity option by 2.5 m/s 선택
