다초점 스캐닝 레이저 진동계

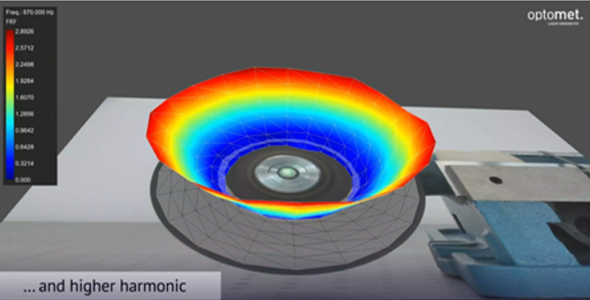

스캐닝레이저도플러 진동측정계는 진동계의 측정빔이 계측 대상을 수십~수백
포인트에 걸쳐서 스캐닝 하면서 계측을 하고 각각의 포인트에 대한 진동 계측 값을
결과로 보여 주거나 이 데이터를 토대로 피 시험체의 동적 거동 및 공진점 분석 등
관련 Dynamic data를 결과치로 보여줍니다.
이를 통해 단순 비접촉 진동 데이터 자체뿐만 아니라, 아주 짧은 단시간에 동적 데이터
분석까지 가능하게 해줍니다.

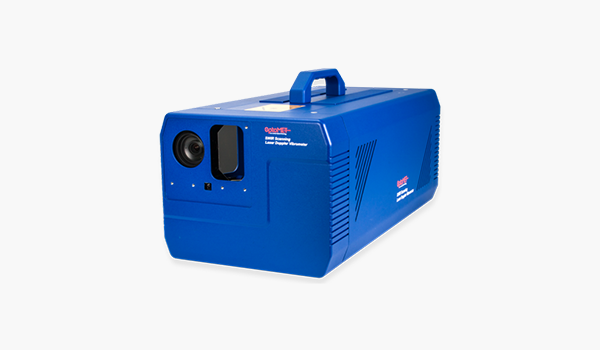

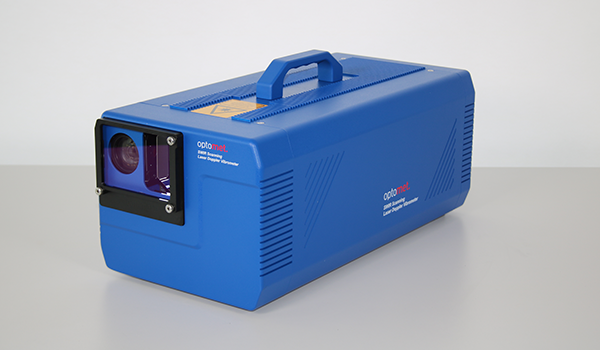

최첨단 스캐닝 레이저 진동 측정

Optomet은 표면 처리가 필요 없고 뛰어난 측정 감도를 통해 최고 품질의 데이터를 생성하는 세계 최초의 단파장 적외선(SWIR) 레이저 기반 스캐닝 레이저 도플러 진동계를 개척했습니다.

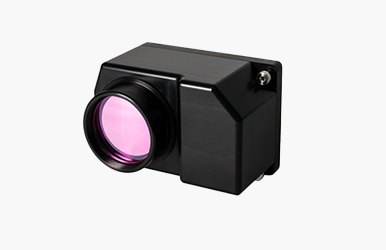

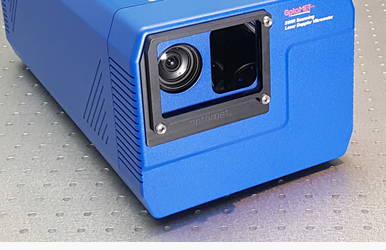

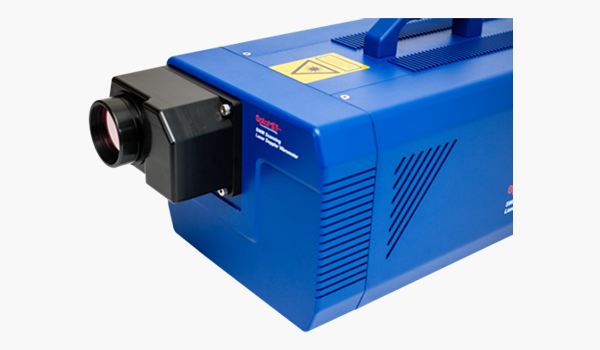

가장 큰 광학 조리개로 인한 최대 감도

Optomet 스캐닝 레이저 도플러 진동계는 업계에서 가장 큰 광학 조리개를 갖추고 있어 반사된 레이저 광의 수집을 극대화합니다. 따라서 레이저 후방 산란이 최소화된 지점에서도 최고의
측정 감도를 보장합니다.

모든 표면에서 측정

Optomet 스캐닝 레이저 도플러 진동계의 초고감도와 SWIR 레이저 기술의 우수한 신호 품질을 결합하여 광학 반사율이 최소화되고 측정 거리가 가장 먼 표면도 정확하게 측정할 수 있습니다.
다양한 표면 반사율과 복잡한 형상을 가진 테스트 물체를 Optomet 스캐닝 레이저 도플러 진동계로 측정하면 측정 표면을 반사 필름으로 준비할 필요 없이 한 번의 측정 과정으로 측정할 수 있습니다.

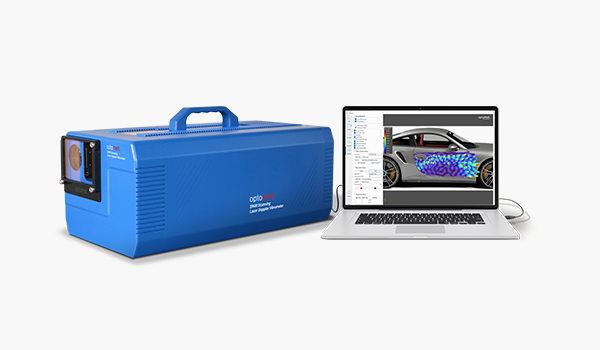

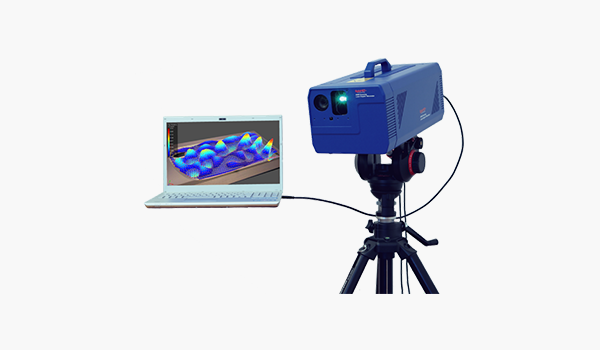

사용자 친화적 인 측정 소프트웨어

OptoSCAN 스캐닝 레이저 진동계 소프트웨어는 사용자 친화적이고 현대적인 사용자 인터페이스로 경험이 없는 사용자도 정밀한 측정 데이터를 효율적으로 얻을 수 있습니다.

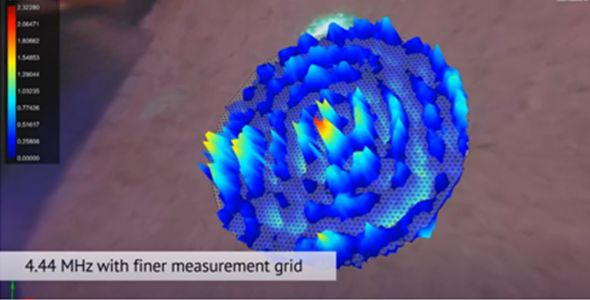

제품 영상

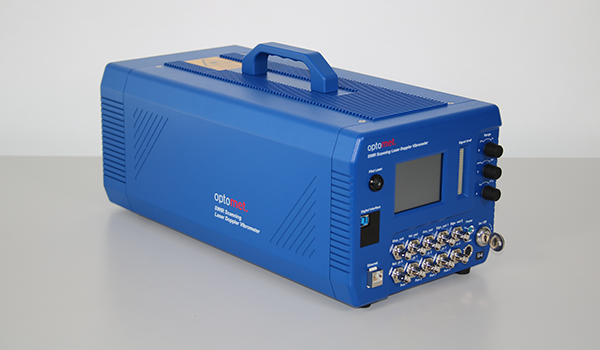

특징

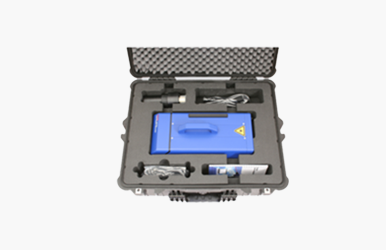

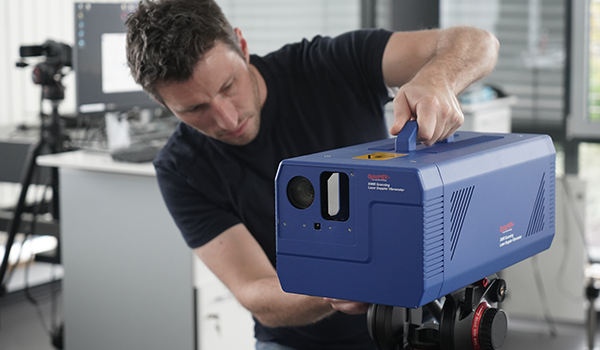

컴팩트하고 휴대성이 뛰어나며 직관적인 핸들링
End to End 디지털 워크 플로우
최고의 광학 감도를 가진 SWIR 레이저 소스 및 대형 조리개
160 Msamples/s의 샘플링 속도로 3개의 아날로그 출력
개방형 데이터 및 제어 인터페이스
GBit 이더넷 디지털 출력
최대 ±30 m/s의 진동 속도
이더넷을 통한 원격 업데이트 및 업그레이드
50 fm까지의 변위 분해능

No.	Category	Characteristics
1	Measured quantity	속도, 변위, 가속도
2	Signal processing	디지털 (Optomet UltraDSP)
3	Frequency bandwidths	DC to 25 MHz
4	Max. velocity	30 m/s
5	Working distance	최대 100 m
6	Scan angle (h x v)	50°×40°, resolution <0.001°, stability <0.001°/h
7	Max. scan points/s	30

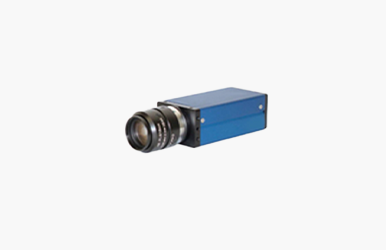

8	Camera	Full HD 1080p, 30x optical zoom
9	Ethernet Digital Output	1 GBit/s
10	BNC analog Outputs	변위, 속도, 가속, signal-generator 출력
11	BNC analog inputs	Measurement input, 2×reference input (옵션 5× 또는 8×)
		채널당 24-bit A/D 변환기
		IEPE (Integrated Electronic Piezoelectric) 입력 지원
12	Laser wavelength	측정 레이저: 1550 nm
12	Laser wavelength	타겟팅 레이저: 510-530 nm
13	Laser class	측정 레이저: 출력 전력: <10 mW, Class 1
13	Laser class	측정 레이저: 출력 전력: <10 mW, Class 1
14	Operating temperature range	0 ~ 40°C
15	Dimensions	450×224×180 mm (W×D×H, 손잡이 및 렌즈 제외)
16	Weight	12 kg

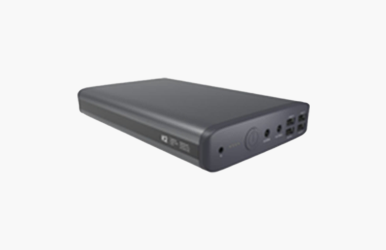

17	Power supply	110-240V AC (50-60Hz) or 12V DC

No.	Model	Description	Decoder		Measuring Ranges/ Full Scale Output		Max. Velocity	Frequency Bandwidth
1	Basis	Versatile model with high resolution	D-VD-1N	필수	8	0.0245 - 5 m/s	5 m/s	0 - 100 kHz
			D-DD-1N	선택	19	0.245 - 245,000 µm
			D-AD-1N	선택	8	392 - 1,600,000 g
2	Sense	Sense configuration with extended velocity range up to 12 m/s	D-VD-2N-12	필수	11	0.0245 - 5 m/s	5 m/s	0 - 1 MHz
			D-DD-2N	선택	19	0.245 - 245,000 µm
			D-AD-2N	선택	11	3.9 - 3,200,000 g
3	Sense Speed	Sense configuration with extended velocity range up to 12 m/s	D-VD-2N-12	필수	12	0.00245 - 12 m/s	12 m/s	0 - 1 MHz
			D-DD-2N-12	선택	19	0.245 - 245,000 µm
			D-AD-2N-12	선택	12	3.9 - 7,600,000 g
4	High Speed	Supports measurements up to high velocities	D-VD-3N	필수	11	0.0245 - 25 m/s	25 m/s	0 - 2.5 MHz
			D-DD-3N	선택	19	0.245 - 245,000 µm
			D-AD-3N	선택	11	392 - 40,000,000 g
5	Ultra High Speed	Supports measurements up to highest velocities.	D-VD-3N-30	필수	12	0.0245 - 30 m/s	30 m/s	0 - 2.5 MHz
			D-DD-3N-30	선택	19	0.245 - 245,000 µm
			D-AD-3N-30	선택	12	392 - 40,000,000 g
6	High Frequency	Supports measurements up to highest frequencies	D-VD-4N	필수	9	0.0245 - 12 m/s	12 m/s	0 - 10 MHz
			D-DD-4N	선택	19	0.245 - 245,000 µm
			D-AD-4N	선택	9	392 - 76,800,000 g
7	Master	The all-rounder: Includes all Sense, High Speed, and High Frequency features	D-VD-5N	필수	14	0.00245 - 25 m/s	25 m/s	0 - 10 MHz
			D-DD-5N	선택	19	0.245 - 245,000 µm
			D-AD-5N	선택	14	3.9 - 40,000,000 g
8	Master+	Enables measurements with highest frequencies	D-VD-5N-25	필수	14	0.00245 - 25 m/s *	25 m/s	0 - 25 MHz
			D-DD-5N-25	선택	19	0.245 - 245,000 µm
			D-AD-5N-25	선택	14	3.9 - 48,000,000 g **
9	Master++	Enables measurements with highest frequencies and velocities	D-VD-5N-30	필수	15	0.00245 - 30 m/s	30 m/s	0 - 25 MHz
			D-DD-5N-30	선택	19	0.245 - 245,000 µm
			D-AD-5N-30	선택	15	3.9 - 48,000,000 g
