레이저진동계

Optomet Dual-Fiber 기술

최적의 신호 품질과 최대의 유연성을 위한 Dual-Fiber 기술을 적용하여 뛰어난 신호 무결성과 적응성을 보장하여 다양한 설정에서 정밀한 측정을 수행할 수 있도록 지원합니다.

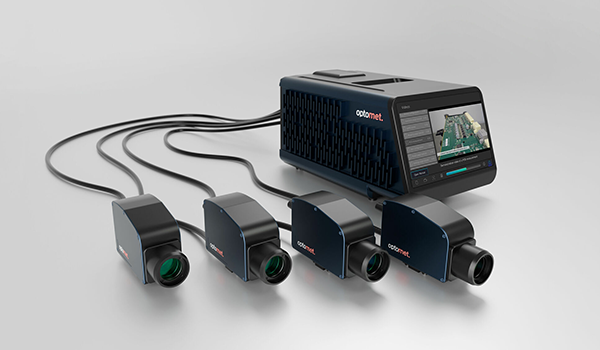

최대 4개의 동시 측정

최대 4개의 파이버 헤드를 동일한 스마트 Multi-Fiber에 연결하여 여러 개의 동시 측정을 수행할 수 있습니다. 이 기능을 사용하면 실시간으로 멀티포인트 데이터를 수집할 수 있으므로 여러 분석 지점이
필요한 복잡한 측정 작업에 이상적인 솔루션입니다.

모듈형 및 확장형 Fiber 시스템

모듈식 확장형 Multi-Fiber 시스템은 적응성과 확장성을 위해 설계되었습니다. 따라서 특정 측정 요구사항에 맞게 설정을 맞춤화할 수 있어 정밀도와 다용도성을 모두 보장합니다.

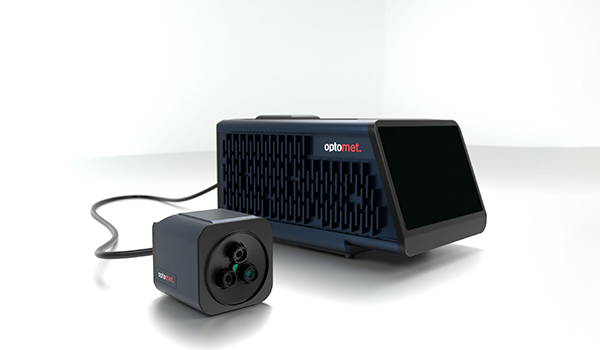

3D 헤드: 3차원 측정

3D 헤드는 피사체에 대한 종합적인 시각을 제공하도록 설계되었습니다. 하나의 헤드에서 세 개의 레이저 빔이 서로 다른 각도로 나오기 때문에 세 가지 공간 방향에서 물체의 움직임을 모두 캡처할
수 있습니다. 이 기능은 제품의 변형 감지와 같은 애플리케이션에 특히 유용합니다.

스마트 시리즈의 주요 특징

Bandwidth: DC to 50 MHz
Data rate: 312.5 M-samples/s @16 bit
최대 측정 속도: 50 m/s
최대 측정 거리: 100 m
7-inch 터치 디스플레이를 탑재한 컴팩트한 디자인
내장형 데이터 수집 및 신호 생성

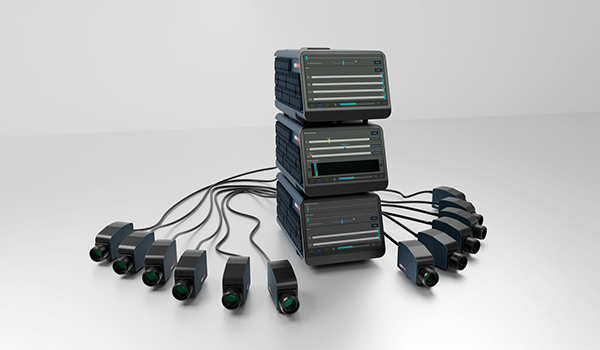

다른 SMART 장치와 동기화
직관적이고 통합적이며 원활한 소프트웨어
효과적인 데이터 분석을 위한 프로세싱, 향상된 정확성, 사용자 친화적인 인터페이스

스마트 Multi-Fiber의 주요 특징

최적의 신호 품질과 최대의 유연성을 위한 Dual-Fiber 기술
모듈식 및 확장 가능한 Fiber 시스템
최대 4개 지점에서 동시에 측정 가능

스마트 3D Fiber의 주요 특징

단일 장치를 사용하여 3차원의 정밀한 비접촉 진동 측정
최고의 정밀도로 결합되는 3개의 간섭계 데이터
모듈식 및 확장 가능한 Fiber 시스템

일반 사양

No.	Category	Characteristics
1	Measured quantities	속도, 변위, 가속도
2	Max. frequency bandwidth	DC ~ 50MHz
3	Frequency range	속도, 변위 및 가속도 신호에 대해 자유롭게 구성 가능한 대역 통과 필터를 사용하여 개별적으로 선택할 수 있습니다.
4	Max. velocity	50 m/s
5	Measurement ranges	측정 범위 제한은 다음 사이에서 자유롭게 조정할 수 있습니다. - 속도: 1mm/s ~ 50m/s - 변위: 10nm 및 100m - 가속도: 10 m/s² 및 100 Mio. m/s²
6	Signal processing	디지털(FPGA 기반)
7	Filter	저역 통과 및 고역 통과 필터는 선택한 주파수 범위에 따라 정의됩니다. 추적 필터: off / slow / fast
8	User interface	최대 밝기 1000 nits 7인치 Full HD+ 터치스크린
9	Operating temperature	0 °C ~ 40 °C
10	Dimensions	308 × 192 × 152 mm (L×W×H, 손잡이 제외)
11	Weight	~ 3.3kg ~ 4.2kg + Fiber 헤드
12	Optical fiber cable	기본 2m, 옵션으로 최대 50m 길이의 광섬유 케이블 사용 가능
13	Power supply	100 - 240 V AC (50-60 Hz) 또는 12V DC
14	Portability	완벽한 휴대성과 간단한 설치를 위한 편리한 올인원 디자인
15	Storage temperature	-10°C ~ 65°C
16	Relative humidity	최대 80%, 비응축
17	Calibration interval	24개월마다(권장)

광학 사양

No.	Category	Characteristics
1	Working distances	25mm ~ 100m의 가변 작동 거리 다양한 Fiber 헤드 선택 가능
2	Laser wavelength	측정 레이저: 1550nm, 타겟 레이저: 510-530nm
3	Laser safety class	측정 레이저: 출력 전력: <10mW, 클래스 1 타겟 레이저: 출력 전력: <1mW, 클래스 2
4	Optics	자동 및 수동 초점 조절

※ 부속품 등 원하시는 사양으로 구성 가능하며, 별도 문의 주시면 감사하겠습니다.

Frequency options

No.	Category	Characteristics
1	Basis	Measure frequencies up to 250 kHz, covering the entire acoustic range and beyond	필수
2	High frequency	Measure frequencies up to 5 MHz	선택
3	Master	Measure frequencies up to 10 MHz	선택
4	Ultra	Measure frequencies up to 25 MHz	선택
5	Elite	Measure frequencies up to 50 MHz to the limit of what is technologically feasible	선택
6	Frequency upgrade M	Upgrade the frequency limitation of any option by 500 kHz	선택
7	Frequency upgrade L	Upgrade the frequency limitation of any option by 1 MHz	선택
8	Frequency upgrade XL	Upgrade the frequency limitation of any option by 5 MHz	선택

Velocity options

No.	Category	Characteristics
1	Basis	Continuously adjust the velocity measurement range between 10 mm/s and 15 m/s	필수
2	High Speed	Measure velocities up to 25 m/s	선택
3	Master	Measure velocities up to 50 m/s	선택
4	Ultra	Measure velocities up to 50 m/s and get access to the high resolution upgrade with the smallest velocity measurement range of 1 mm/s	선택
5	High resolution upgrade	Smallest velocity measurement range 1 mm/s	선택
6	Velocity upgrade M	Increase the maximum velocity of any velocity option by 2.5 m/s	선택
