광섬유(SWIR) 레이저 진동계:
Fiber-시리즈
단일 포인트 레이저 진동계

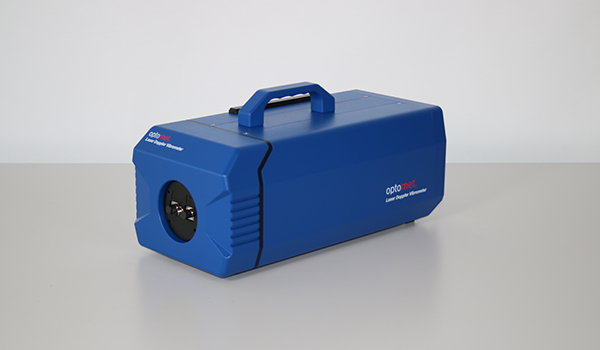

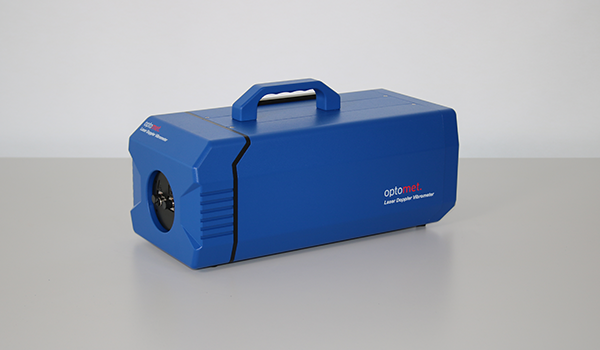

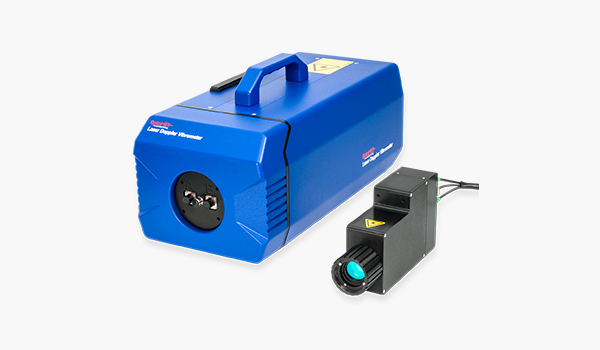

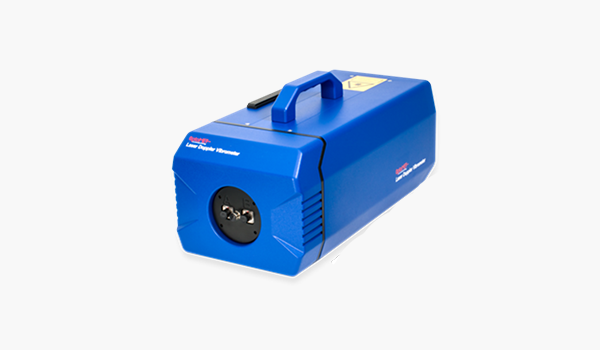

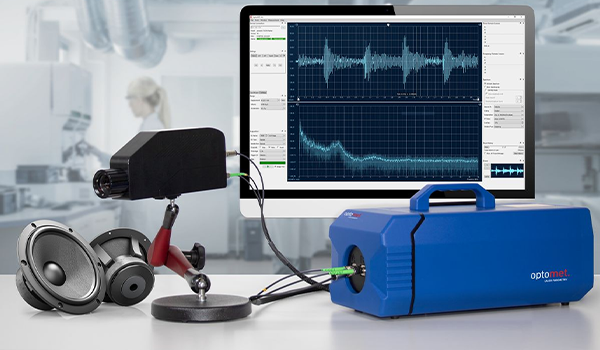

Fiber 시리즈 진동계는 측정 헤드가 있는 적외선 레이저 기반 진동계입니다.
Fiber 시리즈 진동계는 좁은 공간, 기후 챔버 또는 방사선과 같이 극도로 노출 된
공간에 적합합니다.

까다로운 환경 조건에 적합

진동계에서 광학 헤드가 분리되어 있어 각 시나리오마다 별도의 진동계를 사용할 필요 없이 까다로운 측정 환경과 특수한 어플리케이션에 유연한 솔루션을 제공합니다.

작고 유연한 측정 헤드

작고 컴팩트한 광학 헤드는 좁은 공간에서의 측정에 적합하며 특히 헤드를 자주 교체해야 하는 경우 취급이 매우 간편합니다. 카메라가 내장된 버전은 측정 지점을 더 쉽게 정의할 수 있습니다.
장거리용 헤드와 극도로 좁은 공간용 소형 헤드가 제공됩니다.

열악한 환경에서의 측정

Optomet은 진공 또는 기후 챔버와 이온화 방사선 아래에서 작동하도록 설계된 특수 광학 헤드를 제공합니다. 광섬유 연결은 수십 미터에 걸쳐 쉽게 연결할 수 있어 진동계가 열악한 환경에
노출되지 않고도 가장 열악한 조건에서도 측정이 가능합니다.

하나의 진동계로 여러가지 헤드 사용

광학 스위치를 사용하면 하나의 진동계로 여러 측정 지점을 모니터링하기 위해 여러 개의 광학 헤드를 하나의 계측기에 연결할 수 있습니다. 스위치와 활성 채널 선택은 이더넷을 통해 제어됩니다.

제품 영상
특징
  • 작고 유연하며 견고한 센싱 헤드
  • 주파수 대역폭: DC ~ 25 MHz (디지털 실시간)
  • 탁월한 신호 레벨
  • 최대 ±30 m/s의 진동 속도
  • 유연한 케이블 길이 2, 5, 20 미터
  • 50 fm까지의 변위 분해능
  • 이더넷-디지털 출력 (1 GBit) 및 원격 기능
  • 멀티 플렉스 기능
  • 변위 측정을 위한 32 비트 Dynamic 범위
No. Category Characteristics
1 Laser source SWIR 레이저
2 Laser wavelength 측정 레이저: 1550 nm
타겟팅 레이저: 510-530 nm
3 Laser class 측정 레이저: 출력 전력: <10 mW, Class 1
타겟팅 레이저: 출력 전력: <1 mW, Class 2
4 Measured quantity 속도, 변위, 가속
5 Frequency bandwidths DC to 25 MHz
6 Max. vibrational velocity 25 m/s
7 Output signal (digital) GBit 이더넷 (RJ45) / WiFi
8 Output signal (analog) 3×Standard BNC 커넥터
9 Signal processing 디지털 (Optomet UltraDSP)
10 User interface output 컬러 스크린 3.5"+ 20 segment LED bargraph
11 User interface input 터치 스크린, 푸시 버튼 노브, 키 스위치 (전원)
12 Dimensions 380×180×148 mm (W×D×H, 손잡이 및 렌즈 제외)
13 Weight 8 kg
14 Mounting 표준 삼각대 나사산
15 Power supply 110-240V AC (50-60Hz) or 12V DC
16 Power consumption 27 W
17 Operating temperature range 0°C to 40°C
No. Model Description Decoder Measuring Ranges/
Full Scale Output		 Max.
Velocity		 Frequency
Bandwidth
1 Start Entry model D-VD-0N 필수 7 0.0245 - 2.5 m/s 2.5 m/s 0 - 100 kHz
D-DD-0N 선택 19 0.245 - 245,000 µm
D-AD-0N 선택 7 392 - 160,000 g
2 Basis Versatile model with high resolution D-VD-1N 필수 8 0.0245 - 5 m/s 5 m/s 0 - 500 kHz
(In Scan-Mode:
max. frequency
80 kHz)
D-DD-1N 선택 19 0.245 - 245,000 µm
D-AD-1N 선택 8 392 - 1,600,000 g
3 Sense Smallest measurement range ± 2.45 mm/s and
highest resolution		 D-VD-2N 필수 11 0.00245 - 5 m/s 5 m/s 0 - 1 MHz
D-DD-2N 선택 19 0.245 - 245,000 µm
D-AD-2N 선택 11 3.9 - 3,200,000 g
4 Sense Remote Sense features + extra low disp.-HPF 0.16 /
7 / 50Hz (measure building vibrations, etc.)		 D-VD-2N-R 필수 11 0.00245 - 5 m/s 5 m/s 0 - 25 MHz
D-DD-2N-R 선택 19 0.245 - 245,000 µm
D-AD-2N-R 선택 11 3.9 - 80,000 g
5 Sense Speed Sense features + additional measurement
range at ± 12 m/s		 D-VD-2N-12 필수 12 0.00245 - 12 m/s 12 m/s 0 - 1 MHz
D-DD-2N-12 선택 19 0.245 - 245,000 µm
D-AD-2N-12 선택 12 3.9 - 7,600,000 g
6 Speed Supports measurements up to higher velocities D-VD-3N-12 필수 9 0.0245 - 12 m/s 12 m/s 0 - 2.5 MHz
D-DD-3N-12 선택 19 0.245 - 245,000 µm
D-AD-2N-12 선택 9 392 - 19,200,000 g
7 High Speed Supports measurements up to highest velocities D-VD-3N 필수 11 0.0245 - 25 m/s 25 m/s 0 - 2.5 MHz
D-DD-3N 선택 19 0.245 - 245,000 µm
D-AD-3N 선택 11 392 - 40,000,000 g
8 Ultra High Speed Supports measurements up to highest velocities D-VD-3N-30 필수 12 0.0245 - 30 m/s 30 m/s *** 0 - 2.5 MHz
D-DD-3N-30 선택 19 0.245 - 245,000 µm
D-AD-3N-30 선택 12 392 - 40,000,000 g
9 High Frequency Supports measurements up to highest frequencies D-VD-4N 필수 9 0.0245 - 12 m/s 12 m/s 0 - 10 MHz
D-DD-4N 선택 19 0.245 - 245,000 µm
D-AD-4N 선택 9 392 - 76,800,000 g
10 Master The all-rounder: Includes all Sense, High
Speed, and High Frequency features		 D-VD-5N 필수 14 0.00245 - 25 m/s 25 m/s 0 - 10 MHz
D-DD-5N 선택 19 0.245 - 245,000 µm
D-AD-5N 선택 14 3.9 - 78,400,000 g
11 Master+ Includes all Master features and has an additional
super-high frequency upgrade		 D-VD-5N-25 필수 14 0.00245 - 25 m/s * 25 m/s 0 - 25 MHz
D-DD-5N-25 선택 19 0.245 - 245,000 µm
D-AD-5N-25 선택 14 3.9 - 78,400,000 g **
12 Master++ Includes all Master features and has an additional
super-high frequency upgrade		 D-VD-5N-30 필수 15 0.00245 - 30 m/s * 30 m/s *** 0 - 25 MHz
D-DD-5N-30 선택 19 0.245 - 245,000 µm
D-AD-5N-30 선택 15 3.9 - 78,400,000 g **

* Velocity limited to 1 m/s at frequencies above 10 MHz

** Acceleration limited to 15,300,000 g at frequencies above 10 MHz

*** Frequency limited to 100 kHz at velocity 30 m/s

소프트웨어

OptoGUI 소프트웨어

사용 가능한 렌즈
  • Miniature Fiber Head​​​​​​
    with Camera
    • 치수(D×L): 11×52 mm
    • 작동 거리: 4, 7, 14 mm
    • 옵션 렌즈 키트: 3가지 작동 거리 모두에 대해
      수동으로 교체 가능한 3개의 렌즈 포함

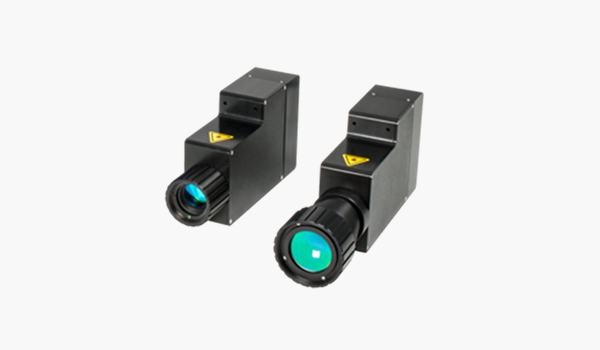

  • Compact Fiber Head​​​​​​​​​​​​​​​
    • 치수(L×D×H): 89×43.9×95 mm
    • 작동 거리: 25, 37, 64, 89, 139, 189 mm
    • 초점 스팟 크기(표준):
      25 µm at 25 mm / 29 µm at 37 mm /
      43 µm at 64 mm / 61 µm at 89 mm /
      90 µm at 139 mm / 118 µm at 189 mm
  • Manual Focus Fiber Head​​​​​
    • 치수(L×D×H): 157×43.9×95 mm
    • 수동 초점
    • 단거리 버전
      - 작동 거리: 15 mm ~ 5 m
      - 최소 초점 스팟 크기(표준): 27 µm at 15 mm
    • 중거리 버전
      - 작동 거리: 270 mm ~ 10 m
      - 최소 초점 스폿 크기(표준): 67 µm at 270 mm
  • Autofocus Mid-Range
    Fiber Head
    • 치수(L×D×H): 175.5×43.9×95 mm
    • 자동 초점, 원격 초점, 수동 초점
    • 작동 거리: 135 mm ~ 10 m
    • 최소 초점 스폿 크기(표준): 42 μm at 135 mm
  • Autofocus Long-Range
    Fiber Head
    • 치수(L×D×H): 221×43.9×95 mm
    • 자동 초점, 원격 초점, 수동 초점
    • 작동 거리: 450 mm ~ 100 m
    • 최소 초점 스팟 크기(표준): 72 µm at 450 mm
  • Autofocus Pro Mid-Range
    Fiber Head
    • 치수(L×D×H): 241×100.5×44 mm
    • 탈착식 Fiber 케이블
    • 자동 초점, 원격 초점, 수동 초점
    • 작동 거리: 135 mm ~ 10 m
    • 최소 초점 스팟 크기(표준): 42 µm at 135 mm
    • 더 작은 스팟 크기의 pilot laser
    • Micro-Manipulator와 호환
  • Autofocus Pro long-Range
    Fiber Head​​​​​
    • 치수(L×D×H): 286.5×100.5×44 mm
    • 탈착식 Fiber 케이블
    • 자동 초점, 원격 초점, 수동 초점
    • 작동 거리: 450 mm ~ 100 m
    • 최소 초점 스팟 크기(표준): 72 µm at 450 mm
    • 더 작은 스팟 크기의 pilot laser
부속품

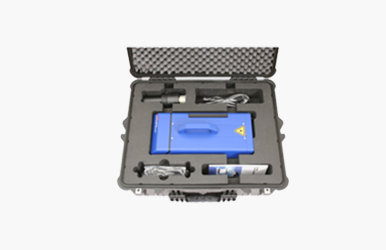

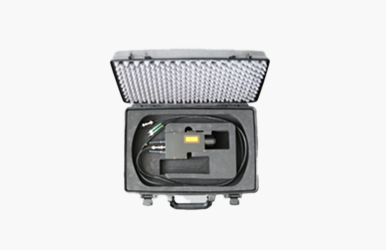

  • 방수 하드 케이스

    (L×D×H): 61.9×49.2×22.3 cm

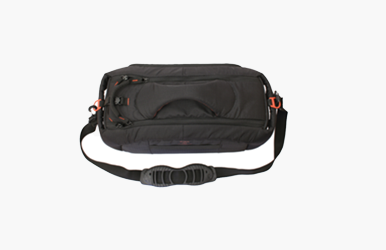

  • 보관용 가방

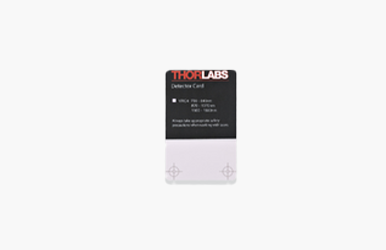

  • IR-감지기 카드

    보이지 않는 적외선을 가시 광선으로 변환

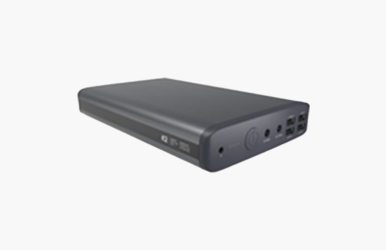

  • 모바일 배터리

    모바일 배터리

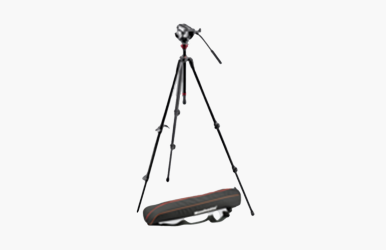

  • 삼각대
  • 자동 초첨 Fiber 헤드 케이스
  • 수동 초점 Fiber 헤드 케이스

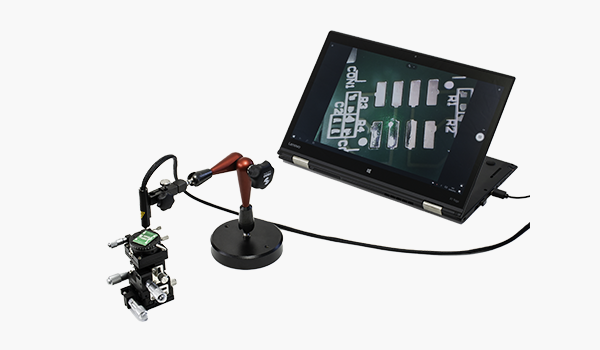

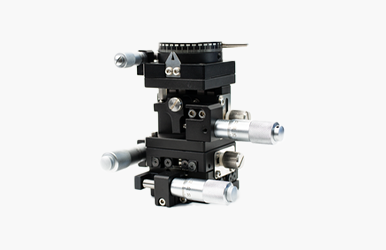

  • 포지셔닝 스테이지

    Fiber 측정 헤드 정렬용

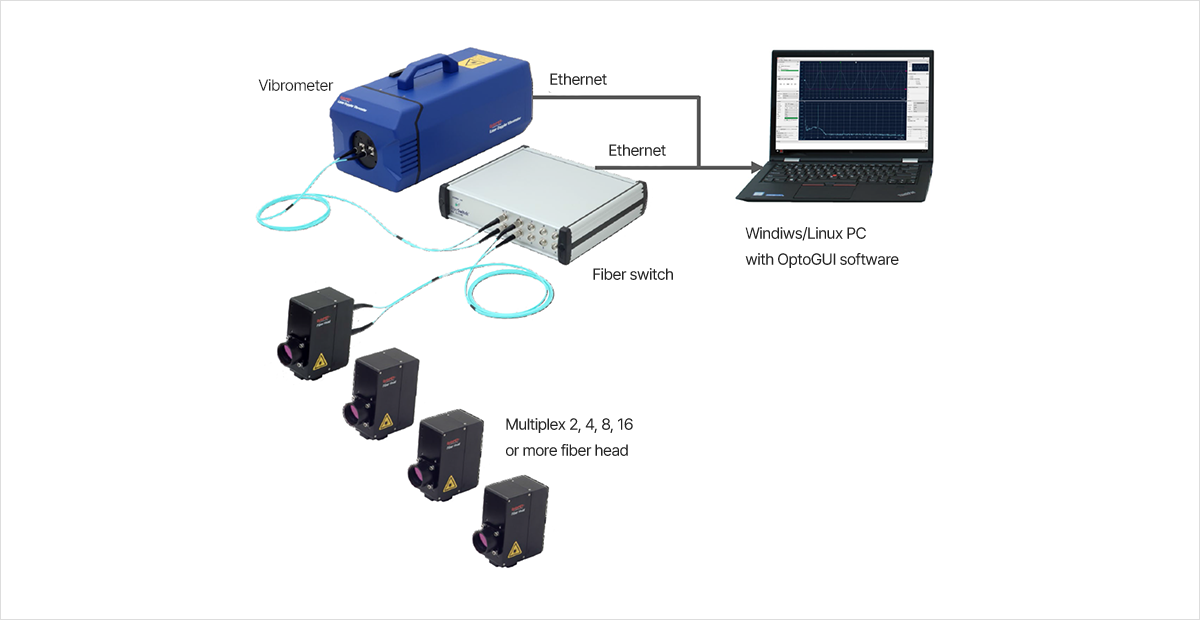

Multiplex many fiber heads using a fiber switch
