단일 포인트 레이저 진동계

적외선(SWIR) 레이저 진동계:

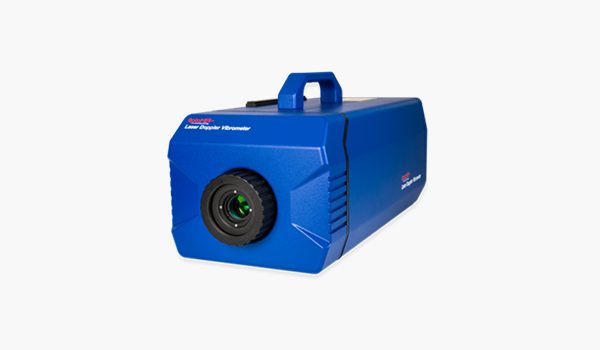

Nova-시리즈

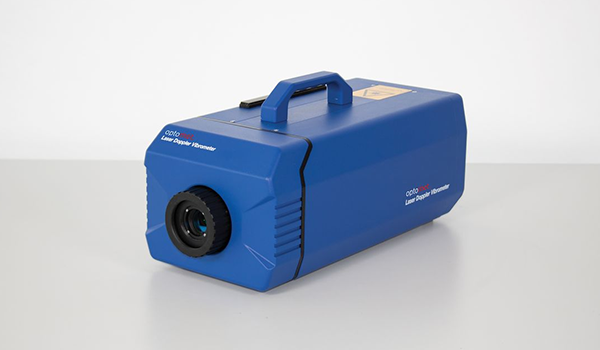

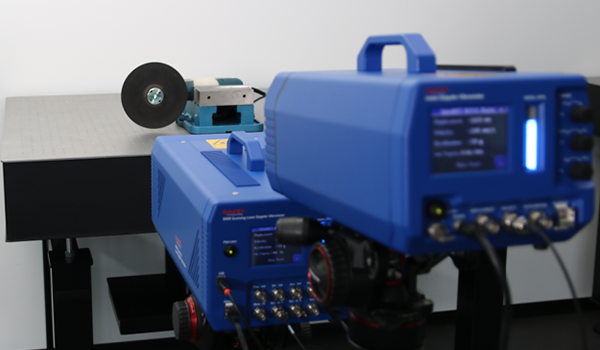

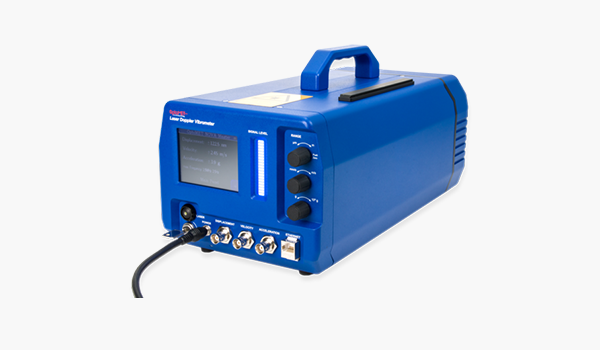

단일 포인트 레이저 진동계

Optomet Nova 시리즈 진동계는 단파 적외선 레이저 소스를 사용하여 최대 신호 대 잡음비를 생성합니다. 이 시스템은 어둡거나 거친 표면, 생물학적 조직 및 긴 작동 거리를 측정하는 데 필요합니다.

적외선 레이저 진동 측정 – 모든 표면에서 측정

Nova 시리즈에 탑재된 단파장 적외선(SWIR) 레이저 소스는 짙은 검은색, 백열등 금속, 유리 등 신호 대 잡음비(SNR)가 높은 가장 까다로운 표면에서도 표면 처리 없이 측정할 수 있습니다.

높은 레이저 출력

1,550nm의 파장을 사용하여 HeNe 시스템에 비해 10배 높은 최대 10mW의 출력을 제공합니다. 그럼에도 불구하고 레이저 보호 등급 1로 눈의 안전성은 극대화됩니다.

효율적인 광 검출기

이 파장 범위의 광 검출기는 효율이 98% 이상입니다. 더 높은 레이저 출력과 함께 신호 레벨이 기존 레이저 도플러 진동계보다 20dB 더 높습니다.

안정성

단일 종방향 레이저 모드를 사용하면 측정 거리의 변화와 무관하게 감도가 유지됩니다. 전원을 켠 후 즉시 작동할 수 있고 주변 온도 변동에 대한 안정성은 또 다른 장점입니다.

제품 영상

특징

최대 25 MHz의 비접촉 진동 측정
작동 거리와 무관하게 SWIR 레이저로 인한 더 높은 신호 레벨
End to End 디지털 워크 플로우
동축, 녹색 타겟팅 레이저
15개의 속도 측정범위 , 19개의 변위 측정범위 , 15개의 가속도 측정 범위
디지털 및 아날로그 출력
최대 ±30 m/s의 진동 속도
소형의 휴대형 올인원 디자인
50 fm까지의 변위 분해능
직관적인 핸들링, 고전력 효율
디코더의 원격 업데이트 및 업그레이드 가능

No.	Category	Characteristics
1	Laser source	SWIR 레이저
2	Laser wavelength	측정 레이저: 1550 nm
2	Laser wavelength	타겟팅 레이저: 510-530 nm
3	Laser class	측정 레이저: 출력 전력: <10 mW, Class 1
3	Laser class	타겟팅 레이저: 출력 전력: <1 mW, Class 2
4	Measured quantity	속도, 변위, 가속
5	Frequency bandwidths	DC to 25 MHz
6	Max. vibrational velocity	25 m/s
7	Output signal (digital)	GBit 이더넷 (RJ45) / WiFi
8	Output signal (analog)	3×Standard BNC 커넥터
9	Signal processing	디지털 (Optomet UltraDSP)
10	User interface output	컬러 스크린 3.5"+ 20 segment LED bargraph
11	User interface input	터치 스크린, 푸시 버튼 노브, 키 스위치 (전원)
12	Dimensions	380×180×148 mm (W×D×H, 손잡이 및 렌즈 제외)
13	Weight	8 kg
14	Mounting	표준 삼각대 나사산
15	Power supply	110-240V AC (50-60Hz) or 12V DC
16	Power consumption	27 W
17	Operating temperature range	0°C to 40°C

No.	Model	Description	Decoder		Measuring Ranges/ Full Scale Output		Max. Velocity	Frequency Bandwidth
1	Start	Entry model	D-VD-0N	필수	7	0.0245 - 2.5 m/s	2.5 m/s	0 - 100 kHz
			D-DD-0N	선택	19	0.245 - 245,000 µm
			D-AD-0N	선택	7	392 - 160,000 g
2	Basis	Versatile model with high resolution	D-VD-1N	필수	8	0.0245 - 5 m/s	5 m/s	0 - 500 kHz
			D-DD-1N	선택	19	0.245 - 245,000 µm
			D-AD-1N	선택	8	392 - 1,600,000 g
3	Sense	Smallest measurement range ± 2.45 mm/s and highest resolution	D-VD-2N	필수	11	0.00245 - 5 m/s	5 m/s	0 - 1 MHz
			D-DD-2N	선택	19	0.245 - 245,000 µm
			D-AD-2N	선택	11	3.9 - 3,200,000 g
4	Sense Remote	Sense features + extra low disp.-HPF 0.16/7/50 Hz (measure building vibrations, etc.)	D-VD-2N-R	필수	11	0.00245 - 5 m/s	5 m/s	0 - 25 MHz
			D-DD-2N-R	선택	19	0.245 - 245,000 µm
			D-AD-2N-R	선택	11	3.9 - 80,000 g
5	Sense Speed	Sense features + additional measurement range at ± 12 m/s	D-VD-2N-12	필수	12	0.00245 - 12 m/s	12 m/s	0 - 1 MHz
			D-DD-2N-12	선택	19	0.245 - 245,000 µm
			D-AD-2N-12	선택	12	3.9 - 7,600,000 g
6	Speed	Supports measurements up to higher velocities	D-VD-3N-12	필수	9	0.0245 - 12 m/s	12 m/s	0 - 2.5 MHz
			D-DD-3N-12	선택	19	0.245 - 245,000 µm
			D-AD-3N-12	선택	9	392 - 19,200,000 g
7	High Speed	Supports measurements up to highest velocities	D-VD-3N	필수	11	0.0245 - 25 m/s	25 m/s	0 - 2.5 MHz
			D-DD-3N	선택	19	0.245 - 245,000 µm
			D-AD-3N	선택	11	392 - 40,000,000 g
8	Ultra High Speed	Supports measurements up to highest velocities	D-VD-3N-30	필수	12	0.0245 - 30 m/s	30 m/s	0 - 2.5 MHz
			D-DD-3N-30	선택	19	0.245 - 245,000 µm
			D-AD-3N-30	선택	12	392 - 40,000,000 g
9	High Frequency	Supports measurements up to highest frequencies	D-VD-4N	필수	9	0.0245 - 12 m/s	12 m/s	0 - 10 MHz
			D-DD-4N	선택	19	0.245 - 245,000 µm
			D-AD-4N	선택	9	392 - 76,800,000 g
10	Master	The all-rounder: Includes all Sense, High Speed, and High Frequency features	D-VD-5N	필수	14	0.00245 - 25 m/s	25 m/s	0 - 10 MHz
			D-DD-5N	선택	19	0.245 - 245,000 µm
			D-AD-5N	선택	14	3.9 - 78,400,000 g
11	Master+	Includes all Master features and has an additional super-high frequency upgrade	D-VD-5N-25	필수	14	0.00245 - 25 m/s *	25 m/s	0 - 25 MHz
			D-DD-5N-25	선택	19	0.245 - 245,000 µm
			D-AD-5N-25	선택	14	3.9 - 78,400,000 g **
12	Master++	Includes all Master features and has an additional super-high frequency upgrade	D-VD-5N-30	필수	15	0.00245 - 30 m/s *	30 m/s ***	0 - 25 MHz
			D-DD-5N-30	선택	19	0.245 - 245,000 µm
			D-AD-5N-30	선택	15	3.9 - 78,400,000 g **

* Velocity limited to 1 m/s at frequencies above 10 MHz

** Acceleration limited to 15,300,000 g at frequencies above 10 MHz

*** Frequency limited to 100 kHz at velocity 30 m/s

소프트웨어

OptoGUI 소프트웨어

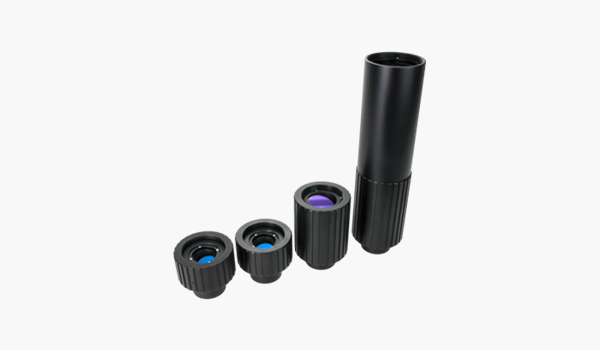

사용 가능한 렌즈

Short-Range
Interchangeable lens
- 작동 거리: 6 mm ∼ 5 m
- 자동 초점, 원격 초점, 수동 초점
- 초점 스팟 크기(표준): 25 µm at 6 mm
Mid-Range
Interchangeable lens
- 작동 거리 : 125 mm ∼ 10 m
- 자동 초점, 원격 초점, 수동 초점
- 초점 스폿 크기(표준): 43 µm at 125 mm
Long-Range
Interchangeable lens
- 작동 거리: 450 mm ∼ 100 m
- 자동 초점, 원격 초점, 수동 초점
- 초점 스폿 크기(표준): 67 µm at 450 mm
Super-Long-Range
Interchangeable lens
- 작동 거리: 2,300 mm ∼ 200 m
- 자동 초점, 원격 초점, 수동 초점
- 초점 스폿 크기(표준): 245 µm at 2300 mm
Super-Long-Range Interchangeable lens
- 작동 거리: 2,490 mm ∼ 300 m
- 자동 초점, 원격 초점, 수동 초점
- 초점 스폿 크기(표준): 170 µm at 2,490 mm
