주파수 분석과 구조 분석의 중요성

주파수 분석과 구조 분석이 구조 공학에서 중요한 이유를 알아보겠습니다. 고유진동수나 주파수 응답 함수(FRF) 등을 통해 서로의 상관관계를 이해하고, 이를 통해 구조의 진동상의 해석이나 손상 식별에나 다른 적용 방법을 논의하겠습니다.

주파수 분석과 구조물의 구조해석 간의 상호 관계 및 의의

- 구조물(교량, 건물, 산업 설비 등)의 거동을 해석할 때, 정적 해석뿐 아니라 동적 해석이 중요하게 다루어집니다. 이러한 동적 해석은 구조물이 여러 가지 외력(지진, 풍하중, 기계 진동 등)에 노출되었을 때 나타나는 진동 특성과 거동을 파악하기 위해 수행합니다. 주파수 분석(또는 동 특성 해석)은 이러한 구조물의 동적 특성을 파악하는 데 핵심적인 역할을 하며, 여기에서 얻어지는 고유진동수·모드형상(mode shape)·감쇠 특성 등의 정보는 구조 안전성과 성능 평가에 매우 중요합니다.

- 아래에서는 주파수 분석과 구조물 구조 분석이 어떤 식으로 연결되고, 그 과정에서 어떠한 의미와 상관관계를 가지는지 정리해보겠습니다.

1. 주파수 분석이란?

1) 기본 개념

- 구조물이 진동할 때, 특정한 주파수(고유진동수, 자연진동수)에서 크게 진폭이 증가(공진)하는 현상이 나타납니다.

- 구조물의 재료 특성(탄성계수, 질량 등)과 형태(길이, 형상, 단면적), 경계조건에 따라 고유진동수와 모드형상이 결정됩니다.

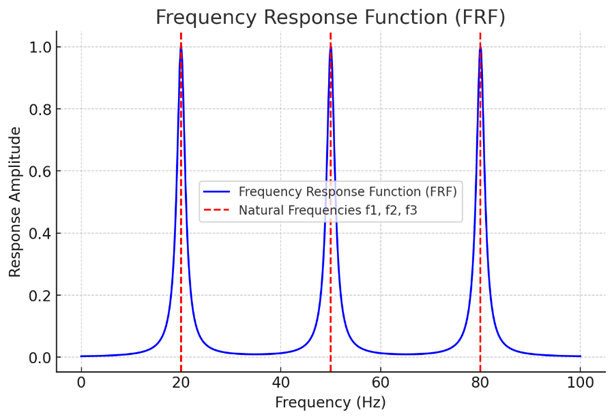

2) 주파수 응답 해석(Frequency Response Analysis)

- 외부에서 가해지는 하중 또는 자극(예: 진동자, 충격, 음향)에 대해 구조물이 어떠한 주파수 대역에서 얼마나 크게 반응하는지를 확인하는 해석입니다.

- 이를 통해 특정 주파수에서 구조물의 반응이 과도하게 커지지 않는지(즉, 공진 위험), 그리고 어느 주파수 대역에서 어떤 부분이 크게 진동하는지 등을 알 수 있습니다.

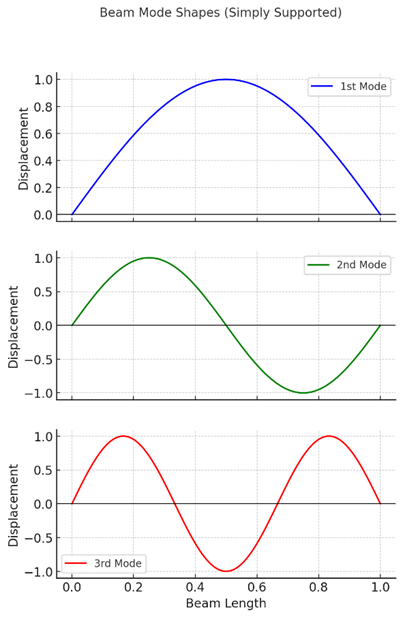

3) 고유진동수(자연진동수) 및 모드형상

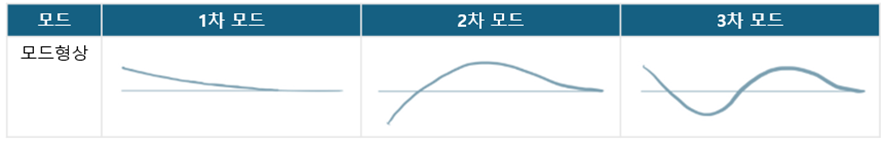

- 구조물의 고유진동수를 찾는 과정에서, 구조물은 기본 모드(1차 모드), 2차 모드, 3차 모드 등 여러 모드형상을 가집니다.

- 각 모드형상별로 대응되는 고유진동수가 있고, 이 주파수에서 구조물은 그 모드형상대로 크게 진동할 가능성이 높습니다.

- 이는 설계나 유지관리 시 중요한 척도가 됩니다. 예를 들어, 만약 기계나 사람의 활동, 바람, 지진 등이 특정 고유진동수와 일치하면 과도한 진폭이 발생할 수 있기 때문입니다.

2. 구조분석에서 주파수 분석의 역할

1) 동적 안전성 평가

- 주파수 해석으로 파악한 고유진동수와 감쇠(damping) 등 동 특성을 기반으로, 구조물이 외부 동적 하중(예: 지진)이나 주기적 진동(예: 기계적 로테이션, 풍진동)에 대해 얼마나 안전한지를 평가합니다.

- 예를 들어, 고유진동수와 외력 주파수가 일치하면 공진을 유발할 수 있으므로, 이를 회피하도록 구조물을 설계하거나 보강 조치를 취해야 합니다.

2) 구조물 설계 및 해석의 가이드라인

- 구조 설계자나 해석가는 주파수 해석 결과를 통해, 특정 스팬(span)이나 부재(beam, column 등)의 위치에서 예상되는 진동모드와 각 모드에서의 변위나 응력을 분석합니다.

- 이를 바탕으로 부재 크기 조정, 보강재 추가, 감쇠재(damper) 설치, 튜닝된 질량 댐퍼(TMD) 적용 등의 대책을 수립합니다.

- 특히 교량이나 초고층 건물의 경우, 주파수 분석 결과를 활용하여 풍진동 저감(아웃리거, 대각재) 및 지진 대비 설계(베이스 아이솔레이터, 감쇠기) 등의 최적화 방안을 모색합니다.

3) 구조물 유지관리 및 모니터링

- 주파수 분석은 구조물의 상태 모니터링에서도 중요한 역할을 합니다. 구조물의 손상(균열, 단면 감소 등)이나 결함(볼트 풀림, 연결부 손상)이 생기면 고유진동수나 모드형상이 미세하게 변합니다.

- 이를 “구조 건전성 모니터링(SHM: Structural Health Monitoring)”이라 부르며, 센서(가속도계, 변형률 게이지 등)로 실시간 진동 데이터를 취득한 후 주파수 분석(FFT 등)을 하여 정상 상태와 비교함으로써 구조물의 손상을 조기에 감지할 수 있습니다.

- 예를 들어, 교량 케이블의 고유진동수가 예전보다 낮아지거나 특정 모드에서의 감쇠 특성이 달라졌다면, 케이블 내부에 부식 혹은 손상이 발생했을 수 있음을 시사합니다.

3. 주파수 분석과 구조해석 간 상관관계

1) 공진을 통한 하중 증폭 효과

- 구조해석(정적 해석, 동적 해석) 시 가장 중요한 점 중 하나는 ‘공진(resonance)’입니다. 주파수 해석에서 얻은 고유진동수와 실제 발생하는 외력의 주파수가 가까울수록 진동 변위가 크게 증폭되는 현상이 나타납니다.

- 따라서 구조엔지니어는 고유진동수의 분포를 파악하고, 구조물에 작용하는 응력·변위·가속도가 어느 범위에서 변화하는지 예측·제어하는 것이 중요합니다.

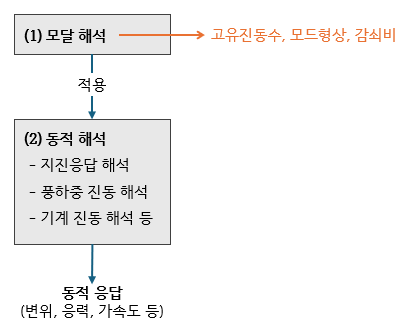

2) 모드초기화(Modal Superposition)와 직접 적분법

- 구조해석에서 동적 응답을 구할 때 주파수 영역 해석(모드초기화 해석법)을 활용하거나, 시간 영역 해석(뉴마크 베타법, 윌슨θ법 등 직접 적분법)을 적용합니다.

- 모드초기화 해석은 먼저 구조물의 고유진동수와 모드형상을 구한 뒤, 각 모드별로 해석하여 전체 응답을 합성(superposition)하는 방식입니다. 고유진동수(주파수 분석 결과)가 정확할수록 동적 해석 결과가 정확해집니다.

3) 구조체 거동 메커니즘 파악

- 주파수 해석을 통해 정적 하중만 고려할 때는 알 수 없었던 비선형 진동이나 추가 모드 간 공진 등의 정보를 구체적으로 파악할 수 있습니다. 이를 통해 구조물의 동적 거동 메커니즘을 보다 정확히 이해하고, 설계·유지관리·점검 계획에 효과적으로 반영할 수 있습니다.

4) 시스템 식별(System Identification)

- 실제 구조물(예: 오래된 교량, 고층건물)의 경우, 설계 도면과 현장 조건이 다를 수 있고, 재료 특성이나 경계조건도 시간에 따라 변할 수 있습니다.

- 주파수 분석(진동 실험, 측정)을 통해 실제 고유진동수 및 감쇠비 등을 측정하면, 이 데이터를 역으로 활용하여 구조물의 ‘실제’ 동특성을 식별합니다.

- 이를 구조해석 모델에 피드백하여 모델을 보정(calibration)함으로써 해석의 정확도를 높이고, 이후 구조물 거동 예측의 신뢰성을 개선할 수 있습니다.

4. 정리: 의미와 활용

1) 설계 단계에서의 의미

- 구조물의 크기, 재료, 형상을 결정할 때, 동적 거동이 문제되지 않도록 고유진동수 범위를 특정 외력 주파수와 겹치지 않게 조정하거나, 적절한 댐퍼나 보강재를 적용합니다.

- 풍하중이 큰 초고층 건물에서는 풍진동 해석, 교량에서는 케이블 진동 해석 등을 통해 불필요한 진동을 줄이고, 피로도나 안전 문제를 해소합니다.

2) 시공 및 시운전 단계에서의 의미

- 구조물 완공 후 시험 진동(실험동조 테스트)을 시행하여, 설계 시 예측했던 고유진동수·모드형상과 실제 측정 결과가 얼마나 일치하는지 비교함으로써 설계의 적정성, 공사 품질 등을 확인합니다.

3) 운영 및 유지관리 단계에서의 의미

- 정기적으로 구조물의 진동 특성을 측정함으로써, 시간 경과에 따른 변화(노화, 균열, 연결부 이완 등)를 조기에 감지합니다.

- 비정상적인 변화가 포착되면 해당 부위를 점검·보수하여, 대형 사고(붕괴, 큰 손상)로 이어지는 것을 예방합니다.

4) 재난 및 피로 누적 대응

- 지진, 강풍 등에 의해 구조물이 단기적으로 큰 진동을 받은 후에도, 주파수 특성 변화를 모니터링하여 손상여부를 확인할 수 있습니다.

- 교량 케이블 또는 철골 부재에서 피로 손상이 누적되는 경우, 고유진동수가 점차 변하거나, 모드별 감쇠 특성이 달라지는 경우가 많아 이를 지표로 활용합니다.

결론

1. 주파수 분석(동 특성 분석)은 구조 해석에서 매우 중요한 한 축으로, 구조물의 안전성과 내구성을 좌우하는 동적 거동을 이해하고 제어하는 데 핵심적인 역할을 합니다.
2. 구조분석(정적·동적 해석) 중에서 특히 동적 해석은 주파수 영역에서의 고유진동수·모드형상·감쇠비 등의 파악을 통해, 공진 회피, 댐퍼 설계, 구조물 상태 모니터링 등 다양한 실무적 해결책을 제시할 수 있습니다.
3. 이 둘의 상호 관계는 크게 설계·시공·유지관리 전 과정에 걸쳐 적용되며, 구조물을 더 안전하게, 경제적으로, 장기적으로 유지하고자 하는 모든 분야에서 필수적인 도구로 활용됩니다.
4. 따라서 주파수 분석을 통해 얻은 결과를 구조해석에 적절히 활용하면, 구조물의 진동 거동과 동적 안전성을 보다 정확하게 평가하고, 나아가 구조물의 유지관리 및 수명 연장에 중요한 정보를 제공받을 수 있게 됩니다.

문제 해결 방안 찾기

- 아래 내용은 주파수 분석과 구조물의 구조 해석(특히 동적 해석) 간의 상호 관계를 이해하기 위해, 핵심 개념을 단계별로 설명하고 개략적인 다이어그램으로 나타낸 것입니다. 실제 설계·해석 과정에서는 소프트웨어를 활용해 3D 모델이나 주파수 응답 그래프 등을 시각적으로 확인할 수 있지만, 여기서는 개념 정리에 도움이 될 수 있도록 간단한 다이어그램을 포함하여 설명하겠습니다.

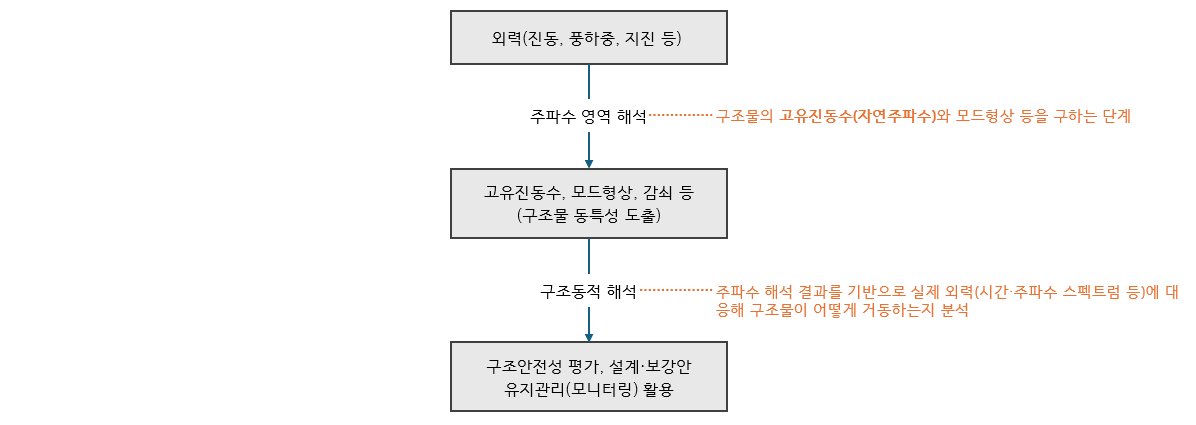

1. 전체 개념도

- 먼저, 주파수 분석과 구조해석의 흐름을 한눈에 살펴볼 수 있는 개념도를 간단히 표현해보겠습니다.
