햅틱(Haptic) 디스플레이 진동 분석

차량 운행 중 인포테인먼트 디스플레이의 터치를 감지할 수 있는 촉각 피드백을 제공하는 햅틱(Haptic) 디스플레이의 초음파 압전체(Piezo-electric Transducer)로부터의 음장과 주파수 진폭을 분석.

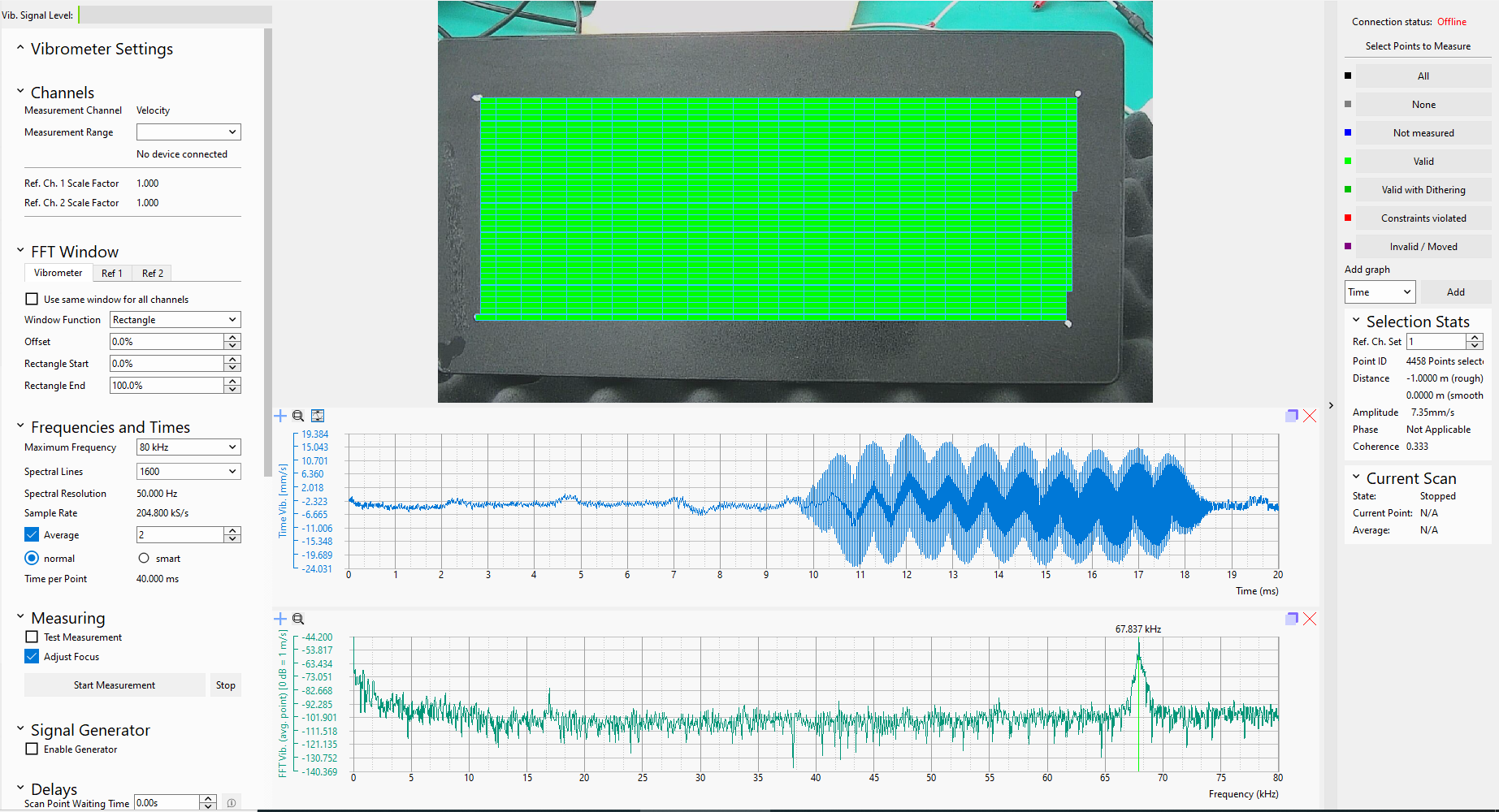

Scanning LASER Doppler Vibrometer (Model : Scan Master, Maker : Optomet GmbH.) 장비를 활용하여 접촉식 가속도계로 정밀하게 계측하기 디스플레이의 진동을 레이저로 계측이 가능하다. 레이저 spot의 최소 크기는 65μm (@250mm 거리에서)이므로 측정 spot을 분해능을 최대한 높여서 정확한 음장과 분포도를 분석한다. 스캐닝 할 수 있는 최대 포인트 수는 512x512까지 가능하므로 측정결과의 신뢰성이 아주 높다.

가진원은 디스플레이 내의 초음파 압전체이므로 자체진동을 FFT 결과를 통해 분석한다. 디스플레이의 적층 되어있는 특성상 유리 표면에서의 진동을 측정할 수 있도록 표면에 반사스프레이를 도포하여 측정한다.

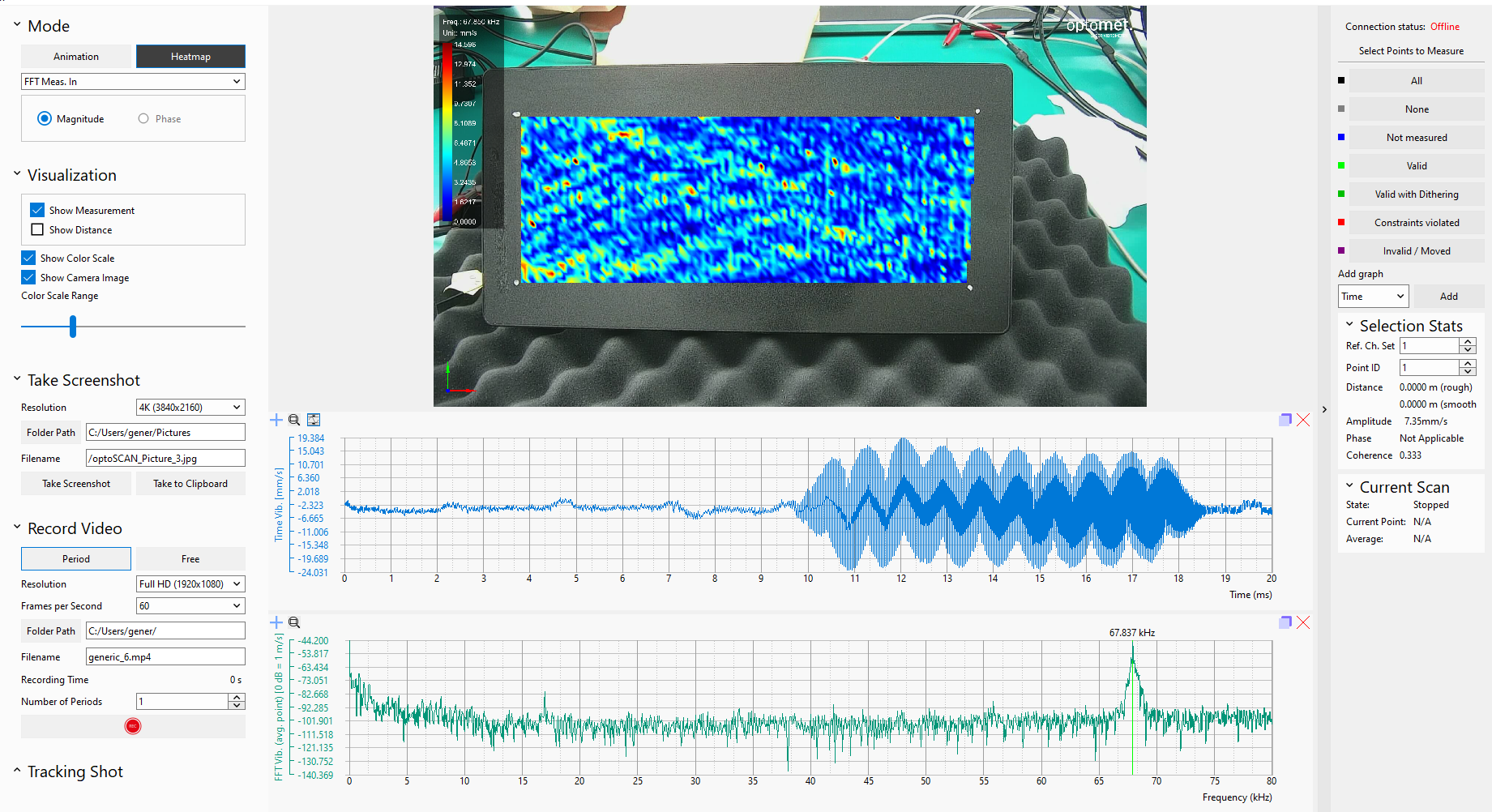

디스플레이 표면위로 초음파 압전체(Piezo-electric Transducer)의 진동이 전달되어 높은 분해능으로 측정하여 정확한 분포도 분석과 주파수 및 진폭의 값을 세밀히 측정하여 햅틱(Hapric) 디스플레이 연구개발에 유익한 결과를 만들었다.
