브레이크 디스크 노이즈 분석

브레이크 디스크와 브레이크 패드 사이의 마찰 이음(Squeak noise) 발생에 대한 연구를 위해 비접촉식 레이저진동계를 활용하여 주파수 응답 함수를 얻어내 ODS(Operational Deflection Shape)을 도출하여 분석 한다.

SWIR Scanning LASER Doppler Vibrometer (Model : Scan Master, Maker : Optomet GmbH.) 장비를 활용하여 측정지점의 Mesh & grid를 그려서 주파수 응답 함수 분석을 할 수 있다. 특히 HeNe 레이저보다 SWIR(단파장적외선)레이저를 사용하여 시료의 표면처리 없이 사용 할 수 있어 계측에 매우 용이하며, 또한 높은 품질의 신호를 얻을 수 있어 데이터 신뢰도가 매우 높다.

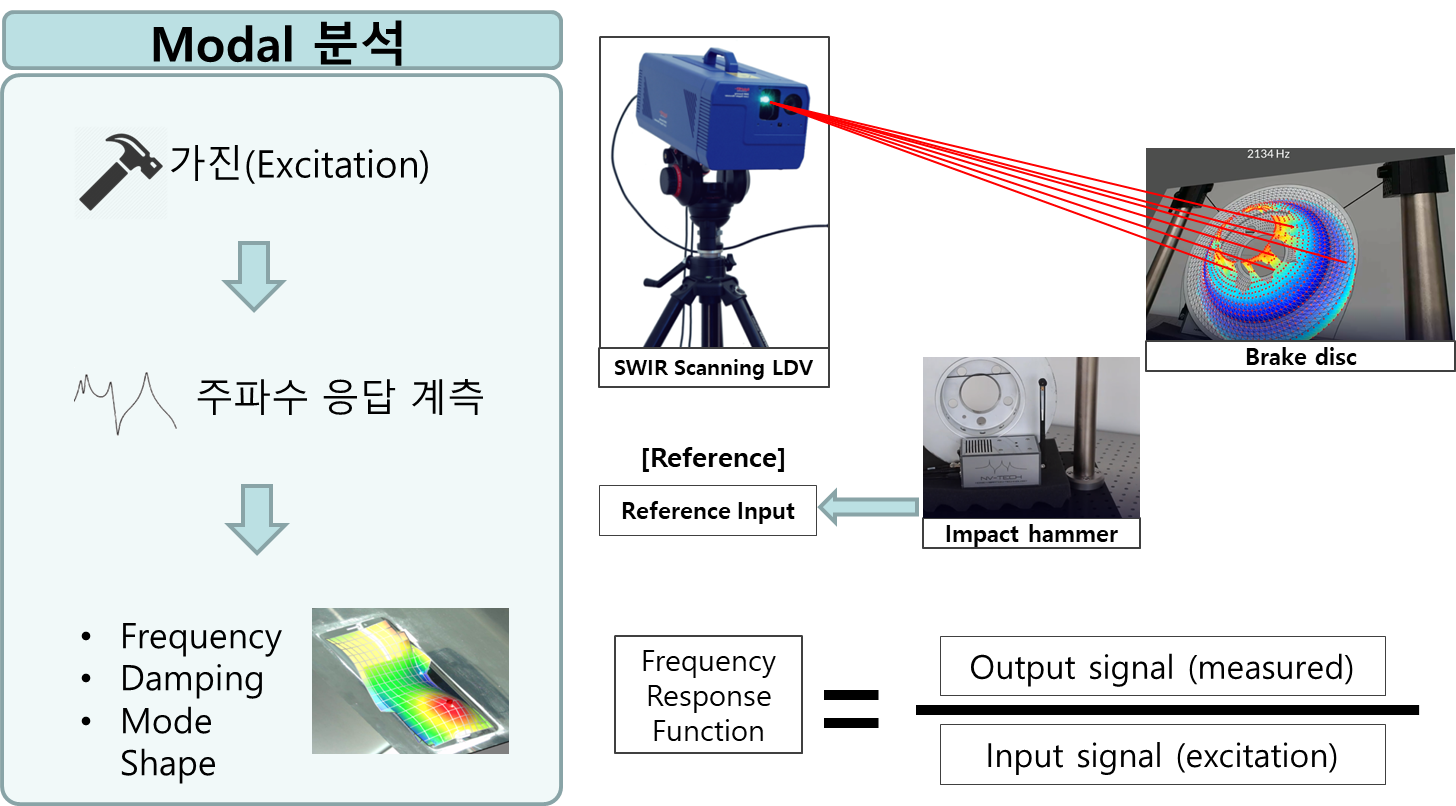

모달 시험을 위한 가진은 자동 임팩트해머를 사용하였다. 임팩트해머로부터 트리거신호를 받아서 레이저진동계와 동기화한다.

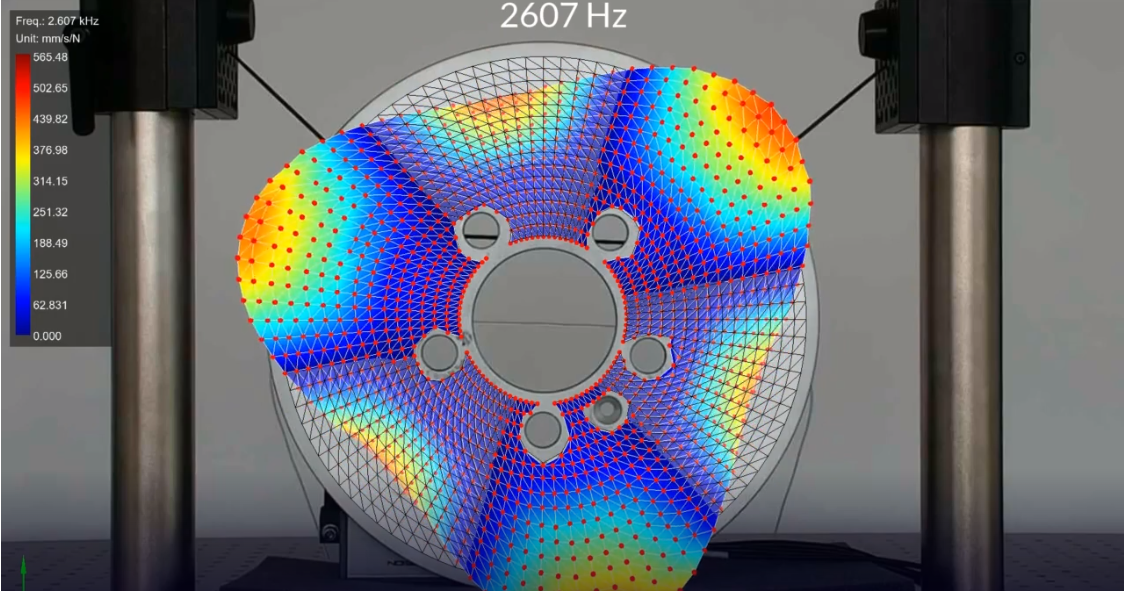

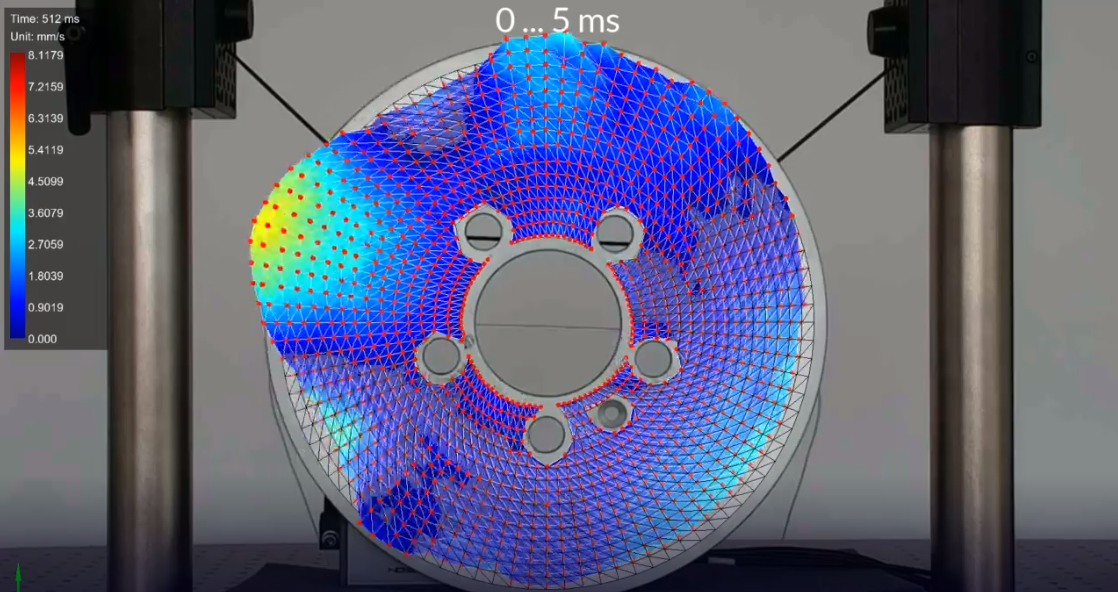

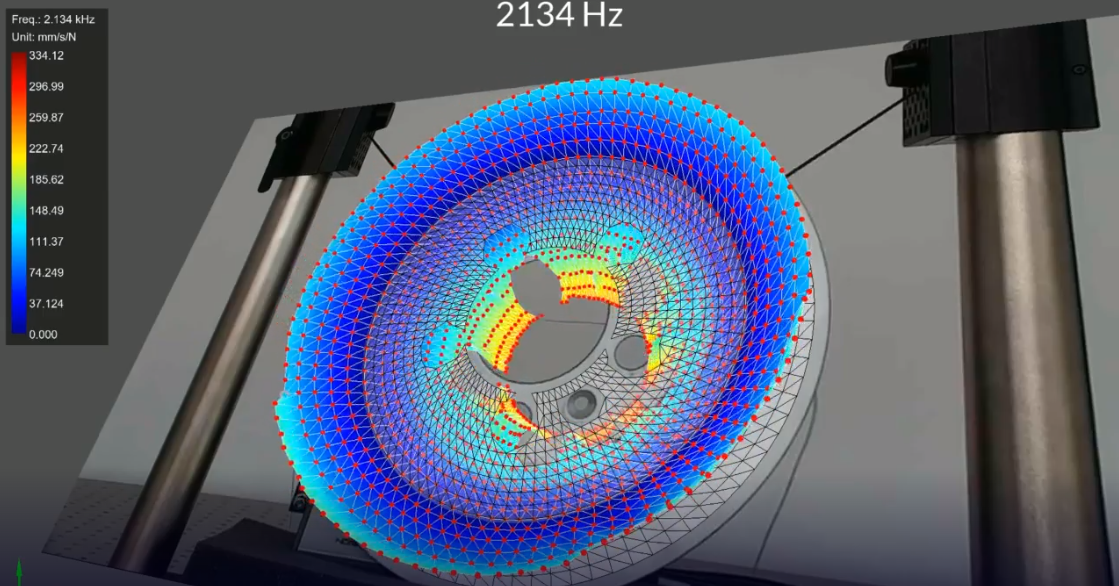

ODS 애니메이션으로 동적 거동을 분석 할 수 있으며, Time domain 기반 ODS를 보면 소음원 예상 위치를 가시화 할 수 있다. 또한 FRF 결과를 통해 공진 모드를 형상화 하여 동특성을 정의 내릴 수 있다.

Frequency Response Function 1차 2차모드
