변압기 소음 진동 분석

강자성체 전기강판이 적층된 변압기 철심은 운전 중 자기변형에 따라 변압기 무부하소음의 주된 원인으로 인지되고 있다. 이와 관련 전기강판 자기변형 측정장치를 제작하여 변압기의 소음원을 분석하여 소음저감 방안 도출한다.

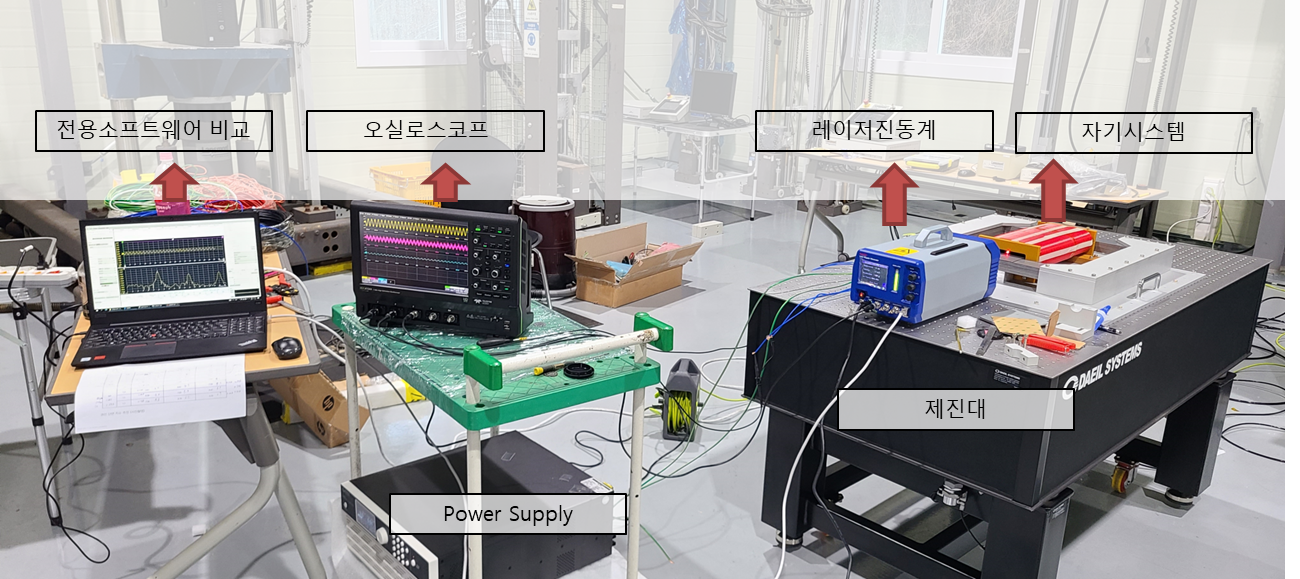

LASER Doppler Vibrometer (Model : Vector basis, Maker : Optomet GmbH.) 장비를 활용하여 접촉식 가속도계로 계측하기 어려운 변압기 코일 내부의 전기강판 위의 작고 좁은 지점의 진동을 계측한다. 레이저 spot의 최소 크기는 11~35μm (@90mm 거리에서)이며 변위 분해능은 최대 0.05pm(pico-meter)까지 표현하여 아주 작은 영역 및 세밀한 진동까지 계측 및 분석이 가능하다.

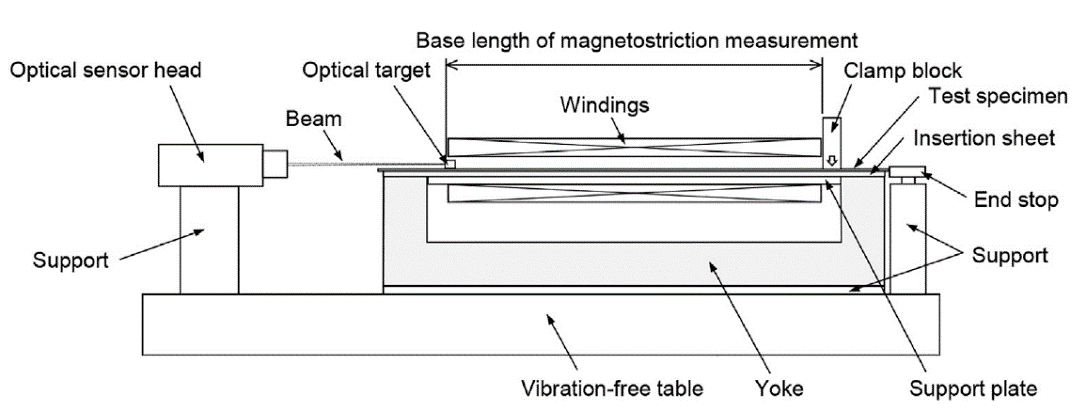

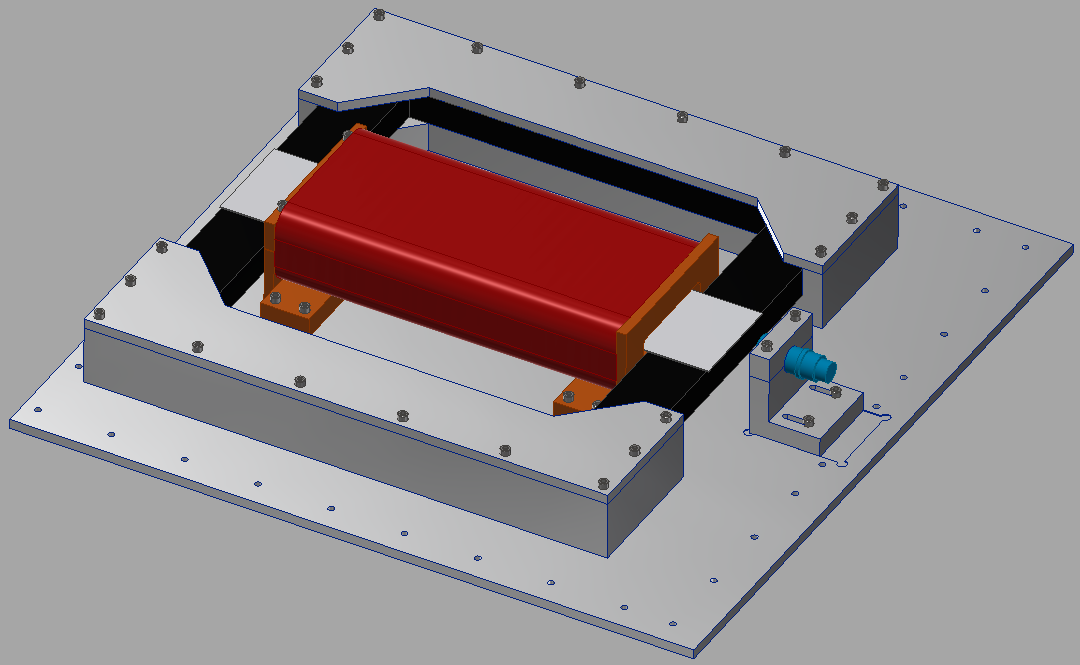

자기시스템은 IEC 60404-17의 응력 무부하 조건으로 제작하였으며, 권선에 전기를 인가하여 강판 시료위에 Optical target을 부착하여 In-plane 방향의 진동을 계측하여 진폭 및 주파수를 분석 한다.

<At stress free condition, IEC 60404-17>

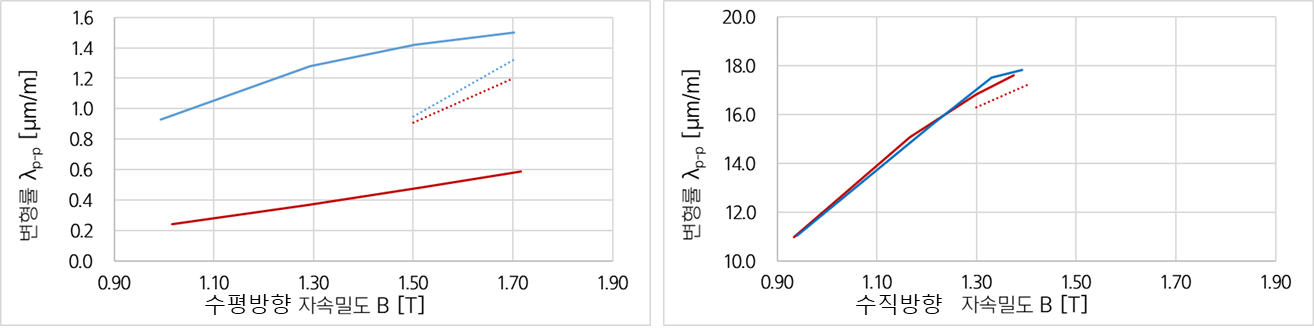

강판의 압연 방향에 따라 변형률의 차이를 알 수 있었고 강판의 두께 별 차이를 확인 할 수 있어 유익한 연구 결과를 확보 하였으며, 변압기의 소음을 개선시키는데 중요한 역할을 하게 되었다.
