단일 포인트 레이저 진동계

HeNe 레이저 진동계:
Vector-시리즈

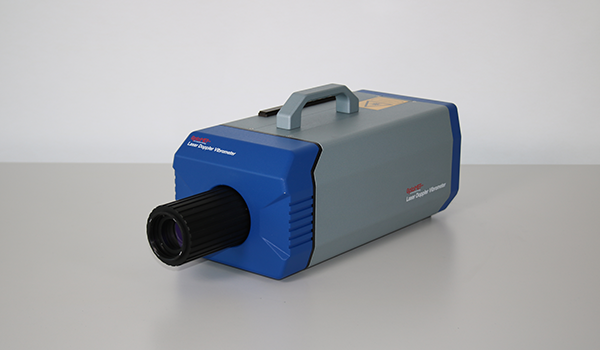

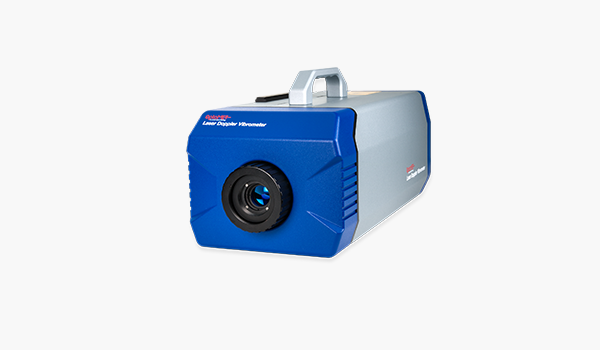

단일 포인트 레이저 진동계

Optomet Vector 시리즈는 He-Ne레이저 소스를 사용하는 매우 정확한
단일-포인트 진동계입니다.
이 시스템은 모든 반사 표면, 물 통과 측정 및 마이크로 시스템에 적합합니다.

다양한 애플리케이션을 위한 높은 유연성

Vector 시리즈는 다양한 분야의 진동 측정에 대한 표준 진동계입니다.

물은 장애물이 아닙니다

헬륨-네온 레이저는 파장이 633nm이며 레이저 출력 손실을 최소화하면서 물을 통과할 수 있습니다. 따라서 진동계와 진동 측정 대상물 사이에 물층이 있는 경우 헬륨-네온 진동계는 필수적입니다.

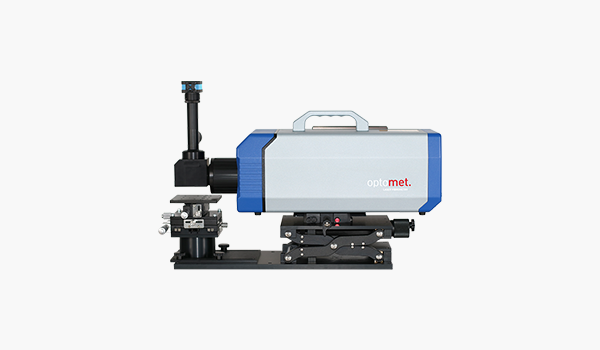

미세 구조 측정

HeNe 레이저는 파장이 짧기 때문에 측정 빔의 초점을 마이크로미터 단위로 최적으로 맞출 수 있습니다. 따라서 가장 작은 피처 또는 미세 구조의 측정에 이상적인 선택입니다.

제품 영상

특징

No.	Category	Characteristics
1	Laser source	HeNe 레이저
2	Laser wavelength	632.8 nm
3	Laser class	출력 전력: <1 mW, Class 2
4	Measured quantity	속도, 변위, 가속
5	Frequency bandwidths	DC to 25 MHz
6	Max. vibrational velocity	10 m/s
7	Output signal (digital)	GBit 이더넷 (RJ45) / WiFi
8	Output signal (analog)	3×Standard BNC 커넥터
9	Signal processing	디지털 (Optomet UltraDSP)

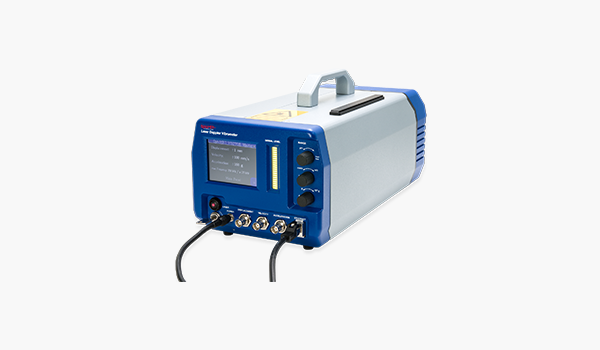

10	User interface output	컬러 스크린 3.5"+ 20 segment LED bargraph
11	User interface input	터치 스크린, 푸시 버튼 노브, 키 스위치 (전원)
12	Dimensions	380×180×148 mm (W×D×H, 손잡이 및 렌즈 제외)
13	Weight	8 kg

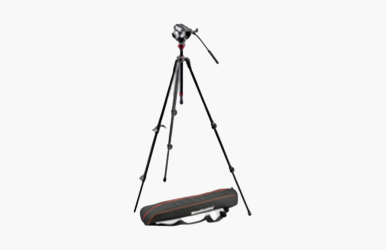

14	Mounting	표준 삼각대 나사산
15	Power supply	110-240V AC (50-60Hz) or 12V DC
16	Power consumption	37 W
17	Operating temperature range	0°C to 40°C

No.	Model	Description	Decoder		Measuring Ranges/ Full Scale Output		Max. Velocity	Frequency Bandwidth
1	Start	Entry model	D-VD-0	필수	8	0.01 - 2 m/s	2 m/s	0 - 100 kHz
			D-DD-0	선택	19	0.1 - 100,000 µm
			D-AD-0	선택	8	160 - 128,000 g
2	Basis	Versatile model with high resolution	D-VD-1	필수	8	0.01 - 2 m/s	2 m/s	0 - 500 kHz
			D-DD-1	선택	19	0.1 - 100,000 µm
			D-AD-1	선택	8	160 - 640,000 g
3	Sense	Smallest measurement range ± 1 mm/s and highest resolution	D-VD-2	필수	11	0.001 - 2 m/s	2 m/s	0 - 1 MHz
			D-DD-2	선택	19	0.1 - 100,000 µm
			D-AD-2	선택	11	1.6 - 1,280,000 g
4	Sense Remote	Sense features + extra low Disp.-HPF 0.16/7/50 Hz	D-VD-2-R	필수	11	0.001 - 2 m/s	2 m/s	0 - 25 MHz
			D-DD-2-R	선택	19	0.1 - 100,000 µm
			D-AD-2-R	선택	11	1.6 – 32,000 g
5	High Speed	Supports measurements up to highest velocities	D-VD-3	필수	11	0.01 - 10 m/s	10 m/s	0 - 2.5 MHz
			D-DD-3	선택	19	0.1 - 100,000 µm
			D-AD-3	선택	11	160 - 16,000,000 g
6	High Frequency	Supports measurements up to highest frequencies	D-VD-4	필수	9	0.01 - 5 m/s	5 m/s	0 - 10 MHz
			D-DD-4	선택	19	0.1 - 100,000 µm
			D-AD-4	선택	9	160 - 32,000,000 g
7	Master	The all-rounder: Includes all Sense, High Speed, and High Frequency features	D-VD-5	필수	14	0.001 - 10 m/s	10 m/s	0 - 10 MHz
			D-DD-5	선택	19	0.1 - 100,000 µm
			D-AD-5	선택	14	1.6 - 32,000,000 g
8	Master+	Includes all Master features and has an additional super-high frequency upgrade	D-VD-5-25	필수	14	0.001 - 10 m/s *	10 m/s	0 - 25 MHz
			D-DD-5-25	선택	19	0.1 - 100,000 µm
			D-AD-5-25	선택	14	160 - 32,000,000 g **

* Velocity limited to 0.5 m/s at frequencies above 10 MHz

** Acceleration limited to 7,680,000 g at frequencies above 10 MHz

소프트웨어

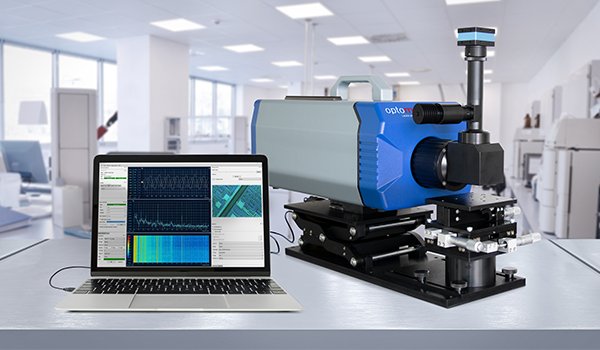

OptoGUI 소프트웨어

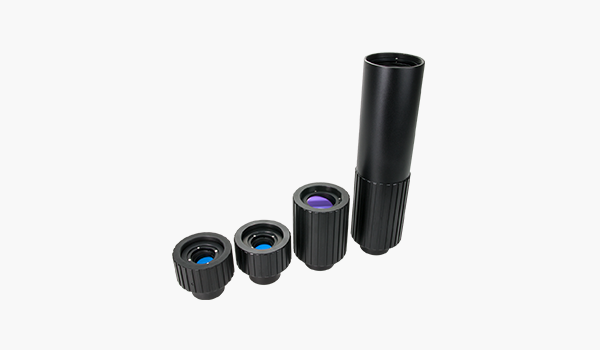

사용 가능한 렌즈

Short-Rang
Interchangeable lens
- 작동 거리: 0 mm ~ 5 m
- 자동 초점, 원격 초점, 수동 초점
- 초점 스팟 크기(표준): 6 µm at 8 mm
Mid-Range
Interchangeable lens
- 작동 거리 : 95 mm ~ 10 m
- 자동 초점, 원격 초점, 수동 초점
- 초점 스폿 크기(표준): 10 µm at 95 mm
Long-Range
Interchangeable lens
- 작동 거리: 500 mm ~ 100 m
- 자동 초점, 원격 초점, 수동 초점
- 초점 스폿 크기(표준): 30 µm at 500 mm
Super-Long-Range
Interchangeable lens
- 작동 거리: 2,100 mm ∼ 200 m
- 자동 초점, 원격 초점, 수동 초점
- 초점 스폿 크기(표준): 126 µm at 2,100 mm
