진동 계측은 다양한 원리와 응용 목적에 따라 여러 방식으로 발전해 왔으며, 이를 이해하는 것은 구조물과 기계 시스템의 동적 거동을 정확히 분석하는 데 필수적입니다. 계측은 기본적으로 가속도, 속도, 변위와 같은 물리량을 전기 신호로 변환하는 원리에 따라 분류되며, 각 방식은 측정 주파수 대역과 응용 목적에 따라 장단점이 구분됩니다.

예를 들어, 압전형 가속도계는 넓은 주파수 대역과 고감도로 가장 보편적으로 사용되며, MEMS 센서는 소형·저가로 스마트 기기와 IoT 기반 구조건전성 모니터링에 널리 적용됩니다. 또한 전기용량형이나 와전류식 센서는 근접 변위 측정에, 레이저 도플러 진동계나 간섭계는 비접촉 초정밀 계측에 강점을 지닙니다.

이와 같이 진동 계측은 신호 처리 방식에서도 아날로그, 디지털, 무선 전송 등으로 구분되어 다양한 산업 및 연구 환경에 최적화된 솔루션을 제공합니다. 본 자료는 이러한 분류 체계를 종합적으로 정리하여, 진동 계측 방법의 특성과 적용 사례를 체계적으로 이해할 수 있도록 구성되었습니다.

1. 측정 원리에 따른 분류

 •  가속도 기반 (Accelerometer)
     압전소자, MEMS, 압저항식 등 센서가 진동을 전기 신호(가속도)로 변환
     환경 시험, 충격 시험, 모달 해석 등에서 가장 광범위하게 사용됨

 •  속도 기반 (Velocity Transducer)
     코일-자석 유도 원리를 사용하여 진동 속도를 직접 계측
     회전체 진동, 중간 주파수 영역에서 활용

 •   변위 기반 (Displacement Sensor)
      전기용량식, 와전류식, LVDT, 레이저 변위계 등으로 구성
      주로 저주파 대형 구조물이나 근접 진동 분석에 사용됨

 •  광학/레이저 기반
     레이저 도플러 진동계(LDV), 간섭계 등으로 비접촉 초정밀 진동 계측 가능
     MEMS, 위성구조, 고급 모달 분석에 적합

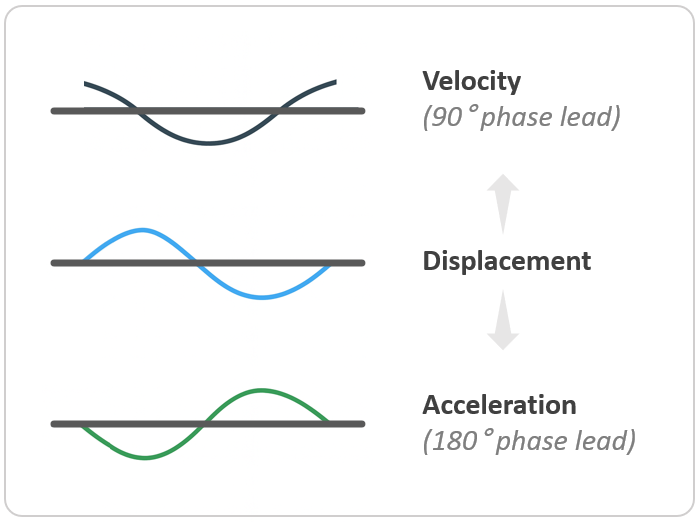

2. 측정 물리량(출력 신호)에 따른 분류

   •  변위형 → 저주파, 대형 구조물 계측에 유리. 건물, 교량, 타워 등에 적용

   •  속도형 → 중간 주파수 범위 측정에 유리. 회전체 진동, 구조물 응답 분석 등에 적용

   •  가속도형 → 고주파, 충격/충돌 계측에 유리. 자동차 충돌시험, 항공기 부품 시험에 활용

※ 참고: 세 물리량은 미·적분 관계에 있으므로 변환 가능하지만, 실제 계측에서는 원래 측정값에 따라 감도·잡음 특성이 달라 사용 목적에 따라 구분됨

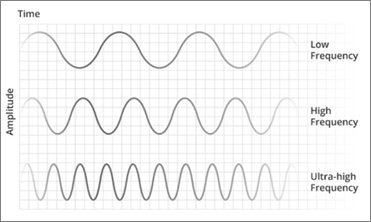

3. 주파수 대역에 따른 분류

   •  저주파 전용 센서 (지진계, 지오폰 등. 미세 진동, 장주기 구조물 모니터링용)

   •  중간 주파수용 센서 (구조물 모달 분석용)

   •  고주파용 센서 (기계 부품, 베어링 결함 탐지)

4. 계측 목적/응용에 따른 분류

   •  모달 테스트용 → 임팩트 해머 + 가속도계, 다점 계측

   •  진동 모니터링용 → 회전체 진동, 베어링 상태 감시

   •  음향·초음파 영역 → LDV, 초음파 진동계

   •  환경 시험용 → 진동시험기 테이블에 부착하는 센서

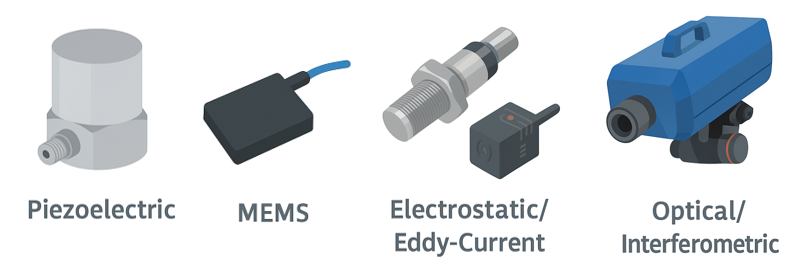

5. 센서 구조/재질에 따른 분류

   •  압전형 (Piezoelectric) – 가장 일반적인 가속도계. 고감도, 넓은 대역폭, 내구성 우수

   •  MEMS형 – 소형/저가형. 전자기기에 내장하거나 무선 계측에 적합

   •  전기용량형 / 와전류형 – 근접 변위 계측. 비접촉 측정에 유리

   •  광학식 / 간섭계형 – 비접촉 초정밀 계측

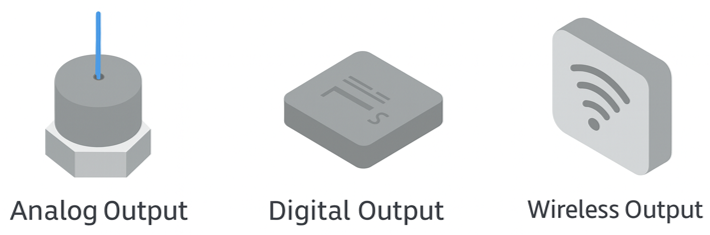

6. 신호 처리 방식에 따른 분류

   •  아날로그 출력형 (전압, 전하) 고속 응답, 단순 구조

   •  디지털 출력형 (IEPE, TEDS, MEMS with digital interface) 잡음에 강하고 데이터 처리 용이

   •  무선 전송형 (IoT/SHM 구조건전성 모니터링) 설치 간편, 실시간 모니터링 가능

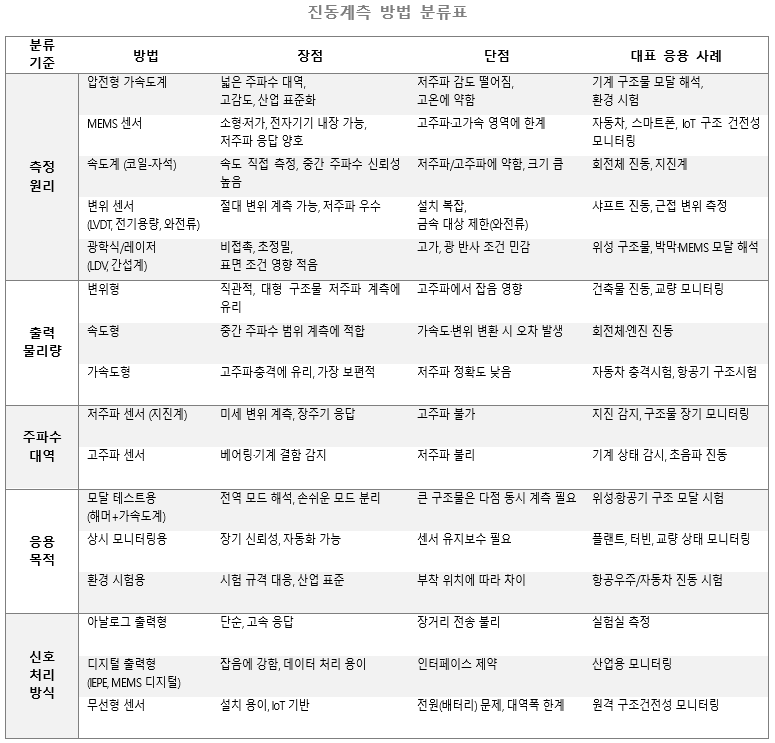

◈ 정리하면 측정 원리/출력 물리량/주파수 범위/응용 목적/센서 구조/신호 처리 방식 등 다양한 기준으로 진동계측 방법을 분류할 수 있습니다.

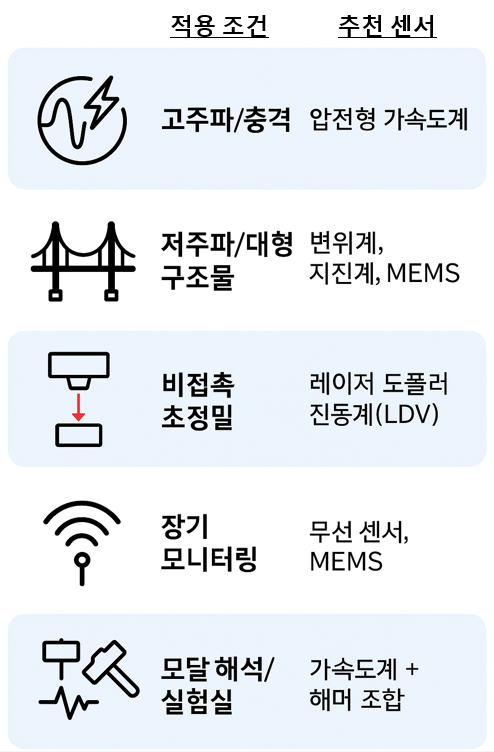

◈ 적용 조건에 따른 측정 센서를 다음과 같이 추천해드립니다.

진동 계측 기술은 측정 원리, 물리량, 주파수 대역, 응용 목적 등에 따라 다양한 방식으로 구성되며, 그 선택은 시험의 정확도, 신뢰성 평가의 신속성, 구조물의 안전성 판단에 큰 영향을 미칩니다.

고객사의 시험 목적과 환경에 최적화된 센서를 선정하기 위해서는 이러한 분류 체계에 대한 이해가 필수적입니다.

본 자료를 통해 각 계측 방식의 특성과 응용 범위를 종합적으로 이해함으로써, 실무 중심의 계측 전략 수립에 실질적인 도움이 되시기를 바랍니다.

아울러 진동 계측관련 센서 및 계측, 그리고 계측기/분석기에 대한 문의가 있으시면 항상 당사로 연락 주시길 바랍니다.
